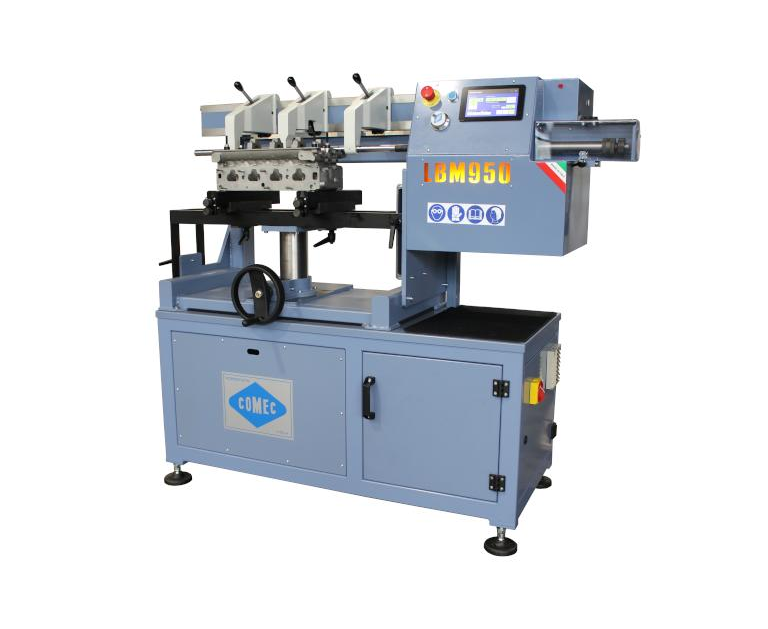

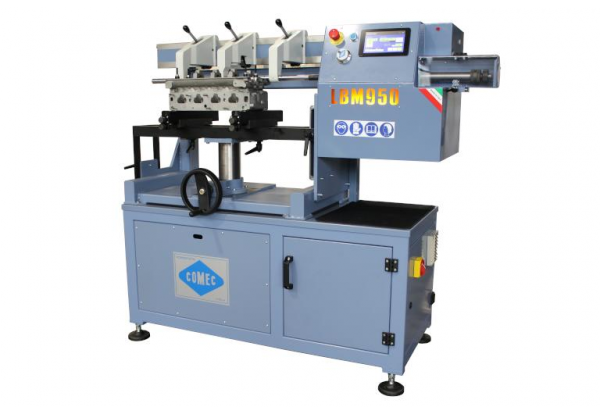

Горизонтально-розточувальний верстат з ЧПУ для голівок і блоків циліндрів LBM950 (Італія)

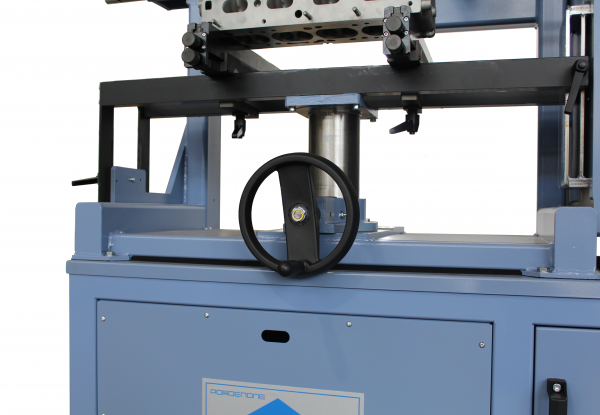

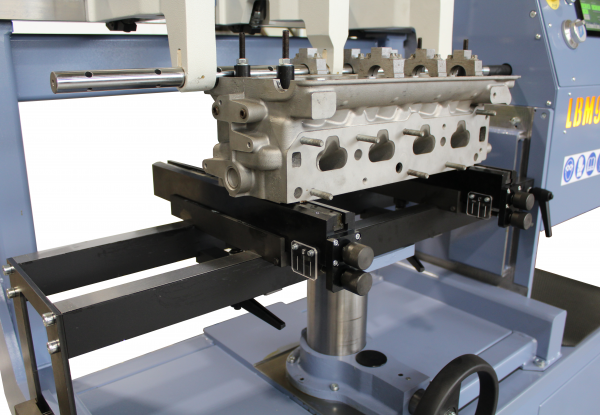

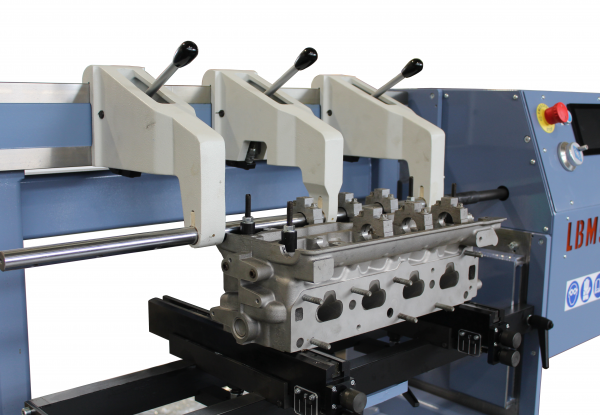

Горизонтально-розточувальний верстат LBM950 дозволяє відновлювати посадочні місця розподільних валів головок і колінчастих валів моноблоків легкових і комерційних автомобілів. Інноваційна система приводу хромованої шини поєднує в собі два рухи вперед і обертання під час розточування та складається з лінійного рециркуляційного кульового вузла, який забезпечує плавний і точний рух, і ремінного приводу, який забезпечує контрольоване обертання тримача інструменту. Управління всіма операціями, пов’язаними зі штангою, такими як рухи вручну, налаштування робочих параметрів і автоматичні цикли, здійснюється за допомогою сенсорної панелі в поєднанні з електронним маховичком, що робить використання LBM950 надзвичайно інтуїтивно зрозумілим і простим. і дуже продуктивний. Розточувальний стрижень підтримується трьома рухомими важелями, які забезпечують велику жорсткість під час обробки, тоді як ідеальне та швидке центрування деталі щодо отвору, який потрібно розточити, можливе завдяки ручкам точного регулювання як по висоті, так і поперек, а також допоміжні спеціальні центрувальні пристрої, оснащені компаратором. Універсальна і практична система затиску деталей спрощує та прискорює операцію затиску будь-якого типу головки або блоку.

Діапазон розточування
24 ÷ 85 мм
Максимальний поперечний рух штанги
190 мм
Мінімальна-максимальна відстань опор - центр штанги
100 ÷ 376 мм
Максимальна довжина головок або блоків
810 мм
Максимальна ширина головок або блоків
300 мм
Змінна швидкість обертання шпинделя
0 ÷ 1000 об/хв
Переміщення зі змінною швидкістю
0 ÷ 5000 мм/хв
Двигун поперечного переміщення
1,27 Кв
Двигун обертання шпинделя
0,68 Кв
Розміри (ДxШxВ)
1780x800x1385 мм
вага
375 кг

Стандартна комплектація

Рух штанги на лінійній рециркуляційній кульковій системі
• Просування/обертання контролюється безщітковими двигунами

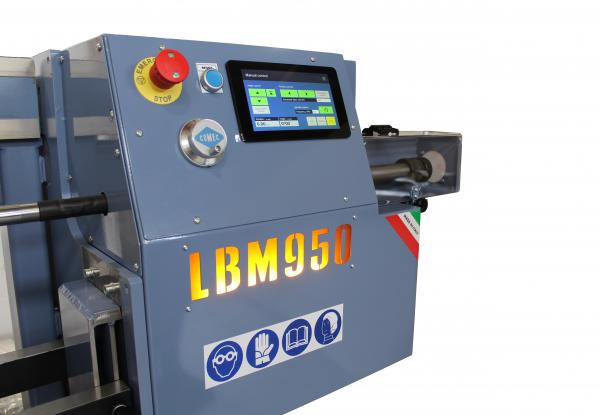

• Сенсорна панель керування
• Програмне забезпечення для ручного та автоматичного керування роботою
• Електронний маховичок для ручного керування рухами штанги
• Основа з відділенням для обладнання
• Опорні кронштейни
• Універсальний головні замки

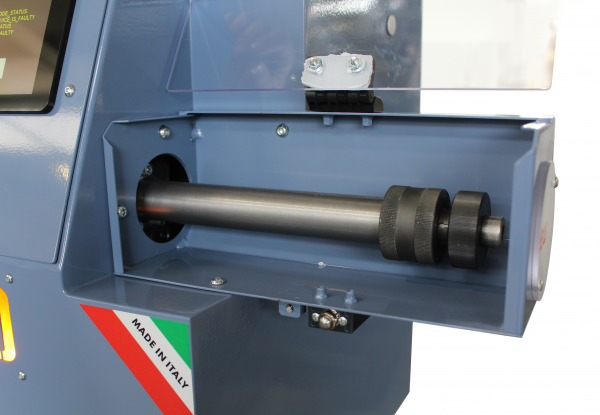

• Хромована панель інструментів діам. 24÷85 мм L=800 мм
• Кільце тримача інструменту диам. 50÷85 мм для моноблоків
• Набір розточувальних інструментів
• Центруючий пристрій в комплекті з компаратором AC0093 (2 шт.)
• Пристрій калібрування інструменту в комплекті з компаратором з мікрометром AC0091
• Набір кріпильних гвинтів з головкою
• Сервісні ключі
• Інструкція
  • Модель: LBM950
  • Доступність: На складі
