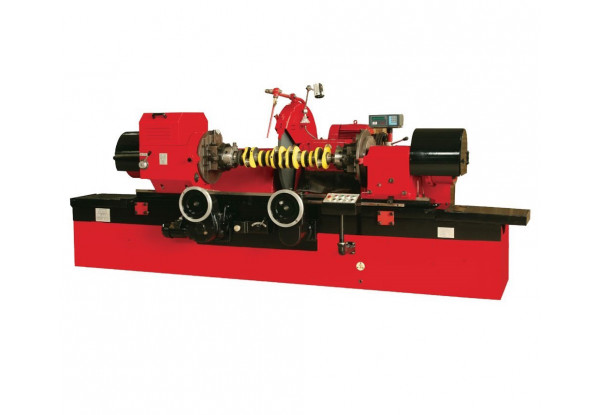

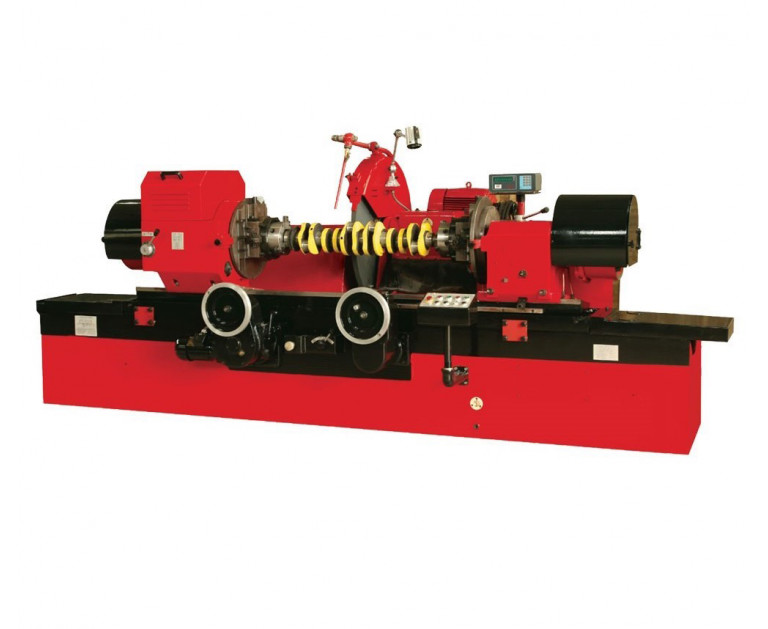

Верстат для шліфування шийок колінчастих валів MQ8260A-18 (Китай)

Даний верстат призначений для шліфування колінчастих валів у широкому діапазоні розмірів. Є можливість шліфування як у патронах, так і з використанням заводських центрів. Можливе шліфування валів до 1800мм (залежно від моделі верстата) мінімізуючи прогини та биття завдяки вертикальній та горизонтальній підтримці, що входять до комплекту, просте регулювання зміщення патронів дозволяє показати високу продуктивність та якість обробки. Завдяки можливості повороту столу щодо осі каменю є можливість шліфування конусів. Надійність та точність верстата, а також якість виконання дозволяють конкурувати з європейськими та американськими виробниками аналогічного обладнання.

КОМПЛЕКТАЦІЯ

Наявність

Патрони для затиску валу

+

Інструмент для редагування кола

+

Люнет

+

Оправлення для балансування кола D80

+

Клин, що вирівнює

+

Повідець

+

Вертикальна стійка для вирівнювання

+

Горизонтальна стійка для вирівнювання

+

Шліфувальне коло

+

ПОЗИЦІЯ

ОД. ІЗМ.

MQ8260A*1800

Максимальний діаметр та довжина валу

мм

D600*1800

Максимальний діаметр валу

мм

D600

Діаметр шийки, що обробляється, з люнетом

мм

D30*100

Центр зміщення колінчастого валу

мм

D110

Максимальна довжина колінвала в патронах

мм

1600

Максимальна довжина колінвалу в центрах

мм

1800

Максимальна вага валу

кг

120

Висота центру

мм

300

Робоча швидкість обертання валу

об/хв

25,45,95

Поперечне переміщення

мм

185

Швидке переміщення

мм

100

Швидка подача маховика

мм

1

Ціна поділу лімбу подачі каменю

мм

0,005

Швидкість обертання шліфувального кола

об/хв

740, 890


Розмір шліфувального кола

мм

D900*32*D305

Хід столу за поворот маховика груба подача

мм

5,88

Хід столу за поворот маховика тонка подача

мм

1,68

Поворот столу

градус

5

Поворот стола на градус шкали

хв (')

10

Загальна потужність двигуна

кВт

9,82

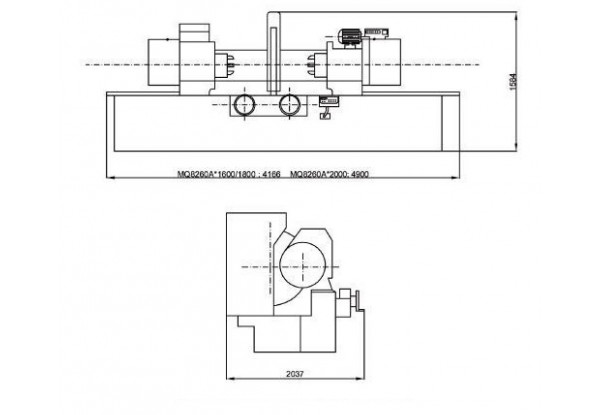

Розміри верстата (Д*Ш*В)

мм

4166*2037*1584

Розміри упаковки (Д*Ш*В)

мм

4300*2200*2000

Вага

кг

6200

Точність верстата (еліпс)

мм

0,005

Точність верстата (конус)

мм

0,01

Шорсткість

um

0,32 Ra

Терміни виготовлення

роб. днів

120

  • Модель: MQ8260A-18
  • Доступність: На складі
