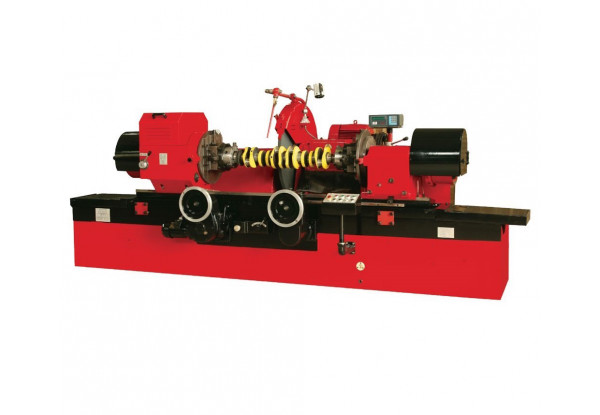

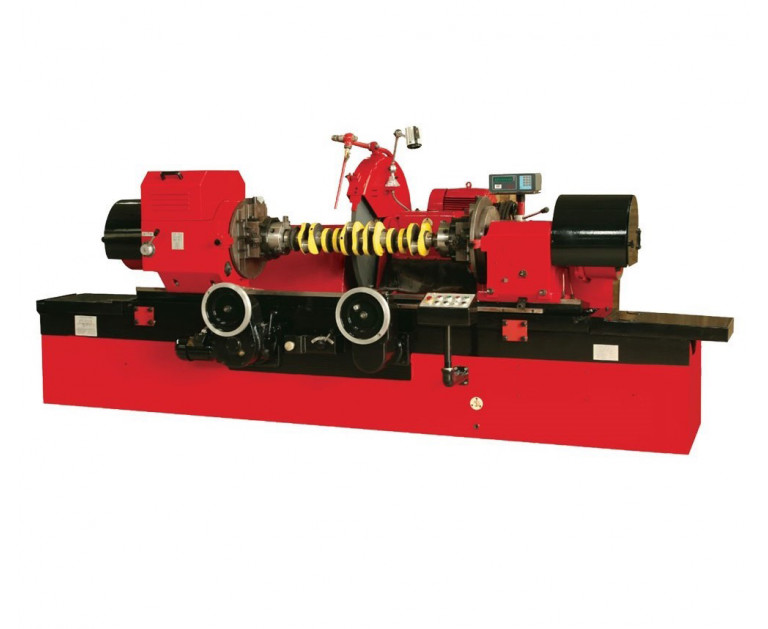

Даний верстат призначений для шліфування колінчастих валів у широкому діапазоні розмірів. Є можливість шліфування як у патронах, так і з використанням заводських центрів. Можливе шліфування валів до 2000мм (залежно від моделі верстата) мінімізуючи прогини та биття завдяки вертикальній та горизонтальній підтримці, що входять до комплекту, просте регулювання зміщення патронів дозволяє показати високу продуктивність та якість обробки. Завдяки можливості повороту столу щодо осі каменю є можливість шліфування конусів. Надійність та точність верстата, а також якість виконання дозволяють конкурувати з європейськими та американськими виробниками аналогічного обладнання.
КОМПЛЕКТАЦІЯ
Наявність
Патрони для затиску валу
+
Інструмент для редагування кола
+
Люнет
+
Оправлення для балансування кола D80
+
Клин, що вирівнює
+
Повідець
+
Вертикальна стійка для вирівнювання
+
Горизонтальна стійка для вирівнювання
+
Шліфувальне коло
+
ПОЗИЦІЯ
ОД. ІЗМ.
MQ8260A*2000
Максимальний діаметр та довжина валу
мм
D600*2000
Максимальний діаметр валу
мм
D600
Діаметр шийки, що обробляється, з люнетом
мм
D50*120
Центр зміщення колінчастого валу
мм
D120
Максимальна довжина колінвала в патронах
мм
1800
Максимальна довжина колінвалу в центрах
мм
2000
Максимальна вага валу
кг
150
Висота центру
мм
300
Робоча швидкість обертання валу
об/хв
30,45,65,100
Поперечне переміщення
мм
185
Швидке переміщення
мм
100
Швидка подача маховика
мм
1
Поділ лімбу подачі каменю
мм
0,005
Швидкість обертання шліфувального кола
об/хв
740, 890
Переферійна швидкість обертання шліфувального круга
