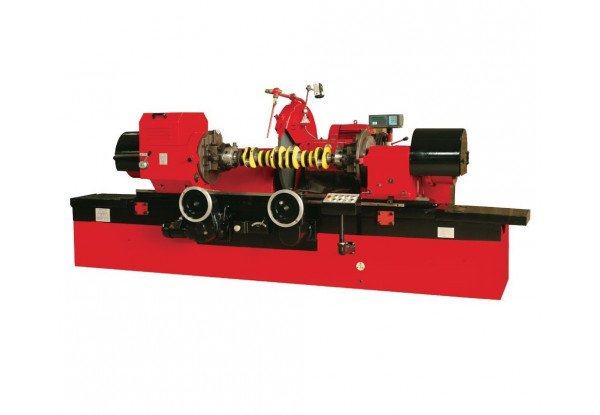

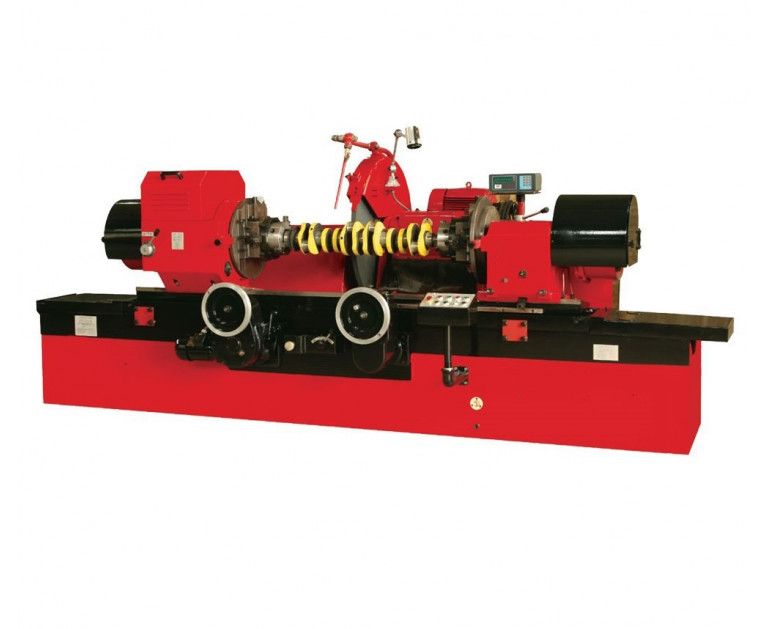

Даний верстат призначений для шліфування колінчастих валів у широкому діапазоні розмірів. Є можливість шліфування як у патронах, так і з використанням заводських центрів. Можливе шліфування валів до 1600мм (залежно від моделі верстата) мінімізуючи прогини та биття завдяки вертикальній та горизонтальній підтримці, що входять до комплекту, просте регулювання зміщення патронів дозволяє показати високу продуктивність та якість обробки. Надійність та точність верстата, а також якість виконання дозволяють конкурувати з європейськими та американськими виробниками аналогічного обладнання.
КОМПЛЕКТАЦІЯ
Наявність
Патрони для затиску валу
+
Інструмент для редагування кола
+
Люнет
+
Оправлення для балансування кола D80
+
Клин, що вирівнює
+
Повідець
+
Вертикальна стійка для вирівнювання
+
Горизонтальна стійка для вирівнювання
+
Шліфувальне коло
+
ПОЗИЦІЯ
ОД. ІЗМ.
MQ8260B*1600
MQ8260B*1800
MQ8260B*2000
Максимальний діаметр та довжина валу
мм
D580*1600
D580*1800
D580*2000
Максимальний діаметр валу
мм
D580
D580
D580
Діаметр шийки, що обробляється, з люнетом
мм
D30*200
D30*200
D30*200
Центр зміщення колінчастого валу
мм
D30*100
D30*100
D30*100
Максимальна довжина колінвала в патронах
мм
1300
1300
1700
Максимальна довжина колінвалу в центрах
мм
1600
1600
2000
Максимальна вага валу
кг
120
120
120
Висота центру
мм
300
300
300
Робоча швидкість обертання валу
об/хв
25,50,100
25,50,100
25,50,100
Поперечне переміщення
мм
185
185
185
Швидке переміщення
мм
100
100
100
Швидка подача маховика
мм
1
1
1
Подача кола на переміщення маховика
мм
0,005
0,005
0,005
Швидкість обертання шліфувального кола
об/хв
760
760
760
Переферійна швидкість обертання шліфувального круга
