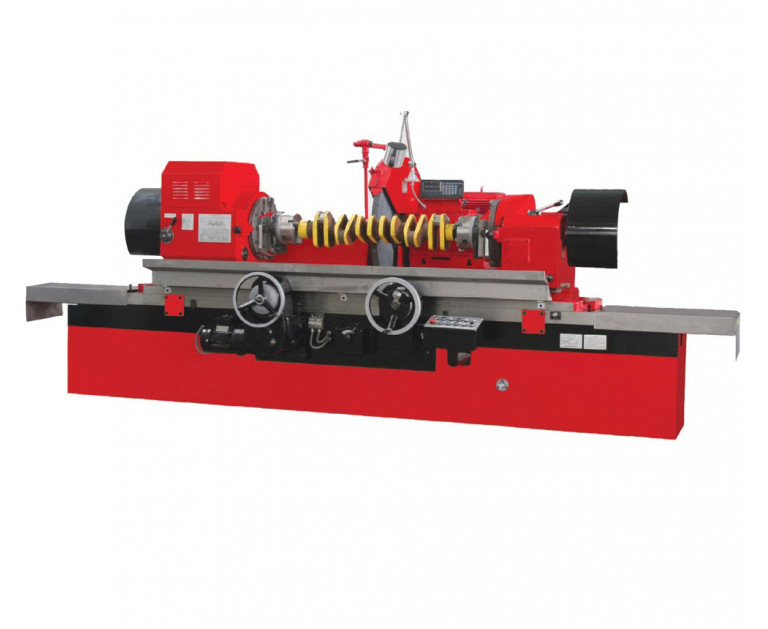

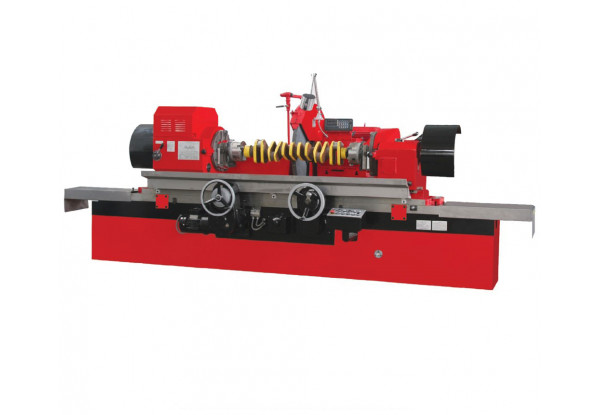

Ця машина призначена для шліфування колінчастих валів в широкому діапазоні розмірів. Є можливість шліфування як в патронах, так і за допомогою заводських центрів. Є можливість шліфування валів до 1600мм (в залежності від моделі машини), мінімізуючи прогини і биття завдяки включеній вертикальній і горизонтальній опорі, проста настройка літражу патронів дозволяє показати високу продуктивність і якість обробки. Надійність і точність роботи машини, а також якість виконання дозволяють конкурувати з європейськими та американськими виробниками аналогічного обладнання.
ОБЛАДНАННЯ
Наявність
Патрони для затиску валів
+
Інструмент редагування кола
+
Решта
+
Оправка для балансування кола D80
+
вирівнювання клина
+
Повідку
+
Вертикальна вирівнююча стійка
+
Підставка для горизонтального вирівнювання
+
Шліфувальний круг
+
ПОЗИЦІЯ
ОДИНИЦЬ. ВИМІРУ.
MQ8260B*1600
MQ8260B*1800
MQ8260B*2000
Максимальний діаметр і довжина вала
Мм
D580*1600
D580*1800
D580*2000
Максимальний діаметр вала
Мм
Д580
Д580
Д580
Діаметр обробленої шийки лунетом
Мм
D30*200
D30*200
D30*200
Центр переміщення колінчастого вала
Мм
D30*100
D30*100
D30*100
Максимальна довжина колінчастого вала в патронах
Мм
1300
1300
1700
Максимальна довжина колінчастого вала в центрах
Мм
1600
1600
2000
Максимальна вага вала
Кг
120
120
120
Висота центру
Мм
300
300
300
Робоча швидкість обертання вала
.rpm
25,50,100
25,50,100
25,50,100
Перехресний рух
Мм
185
185
185
Скут
Мм
100
100
100
Швидке годування маховика
Мм
1
1
1
Годування кола для переміщення маховика
Мм
0,005
0,005
0,005
Швидкість обертання шліфувального круга
.rpm
760
760
760
Периферійна швидкість обертання шліфувального круга
м/с
25,6-35
25,6-35
25,6-35
Розмір шліфувального круга
Мм
D900*32*D305/ D900*22*D305
Біг по столу навколо повороту маховика грубого корму
Мм
5,88
5,88
5,88
Обведення таблиці навколо повороту тонкої подачі маховика
