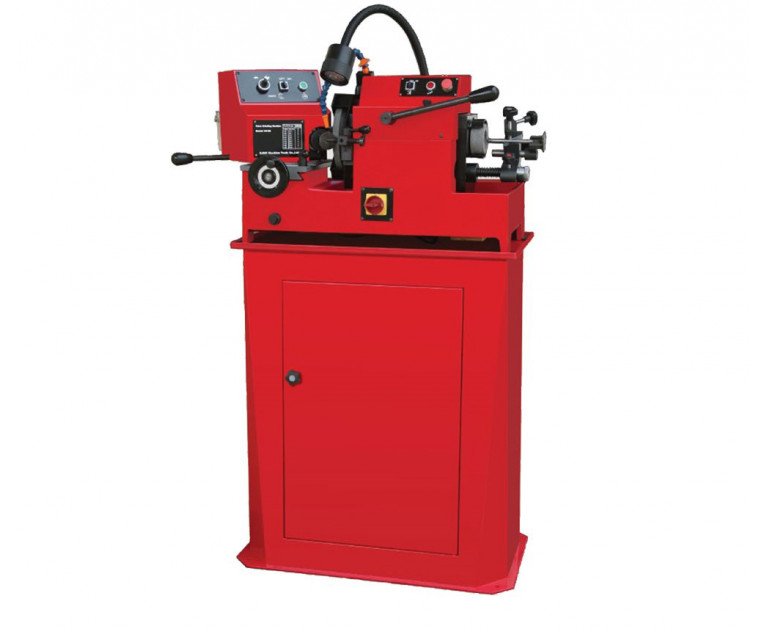

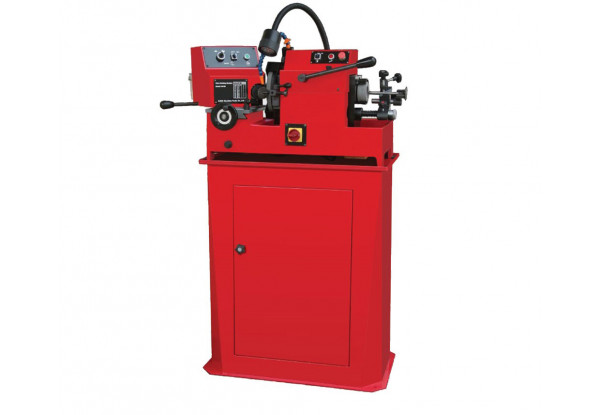

Ця машина призначена для шліфування робочої фаски клапана і кінця клапана з подальшою заправкою фаски на кінці клапана. Шліфування робочої фаски здійснюється з охолодженням, що підвищує точність обробки і чистоту поверхонь, а також виключає опіки. Також дана машина дозволяє перевірити вигин пластини клапана щодо штанги і, якщо значення вигину невисоке, відновити сумісність робочої фаски зі штангою. Як показує практика, шліфування клапанної фаски - не остання стаття доходу на ремонтному підприємстві, до того ж в більшості випадків вона вигідна не тільки підряднику, але і замовнику.
| ПОЗИЦІЯ | ОДИНИЦЬ. ВИМІРУ. | VG100 | VG100A |
| Тип системи приводу | | повітряний/електричний |
| Діапазон діаметрів в парі клапан-патрон | Мм | 4,5-14 |
| Діапазон довжин в парі клапан-патрон | Мм | 54-240 |
| Діапазон діаметрів пластини клапана | Мм | 20-102 |
| Діапазон довжини клапанів | Мм | 90-315 |
| Діапазон кутів шліфування пластин клапанів | градус | 15-55 |
| Діапазон кутів шліфування торця клапана | градус | 0-45 |
| Діаметр шліфувального круга, для клапанних пластин | Мм | 178 |
| Діаметр шліфувального круга, для клапанних кінців | Мм | 76 |
| Швидкість обертання шліфувального круга (пластина / кінець) | об.хв | 3500; 50Гц / 4200; 60 Гц |
| Швидкість обертання картриджа | об.хв | 50 -230 |
| Точність експлуатації | Мм | < 0,015 (0,006") | < 0,005 (0,002") |
| Місткість резервуара охолоджуючої рідини | l | 3 |
| Необхідний тиск повітря | Бар | 6 |
| Потужність двигуна для обертання точильних каменів | Квт | 0,37 |
| Потужність двигуна для обертання патрона | Квт | 0,09 |

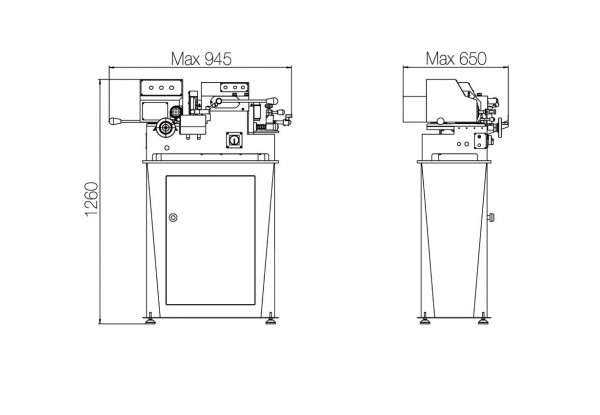

| Розміри машини (Д*Ш*В) | Мм | 945*650*430 |
| Розміри тумбочки для інструменту (Д*Ш*В) | Мм | 700*380*810 |
| Розміри упаковки машини (Д * Ш * Х ) | Мм | 930*710*690 |
| Розміри упаковки тумбочки (Д * Ш * Х ) | Мм | 850*550*1070 |
| Маса нетто / Вага брутто машини | Кг | 130/160 |
| Вага нетто / Вага брутто тумбочки | Кг | 50/70 |
| Терміни виготовлення | раб. Дні | 60 |

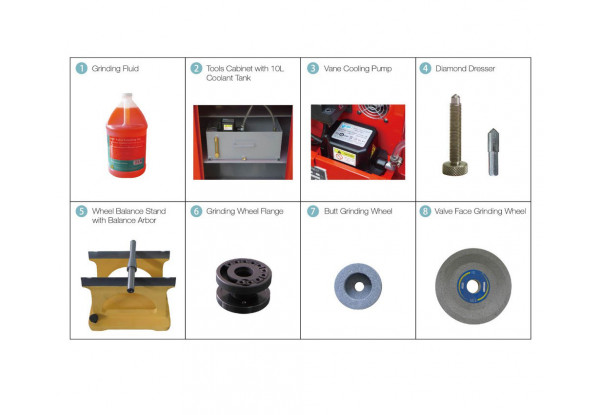

| ОБЛАДНАННЯ | VG100A |
| Охолоджуюча рідина 4л | + |
| Бак охолоджуючої рідини 20л | - |
| Насос теплоносія | + |
| Алмазний стрижень для вирівнювання кола | + |
| Підставка для балансування кола | - |
| Фланець шліфувального круга | + |
| Шліфувальний круг для кінців | + |
| Шліфувальний круг для плит | + |
