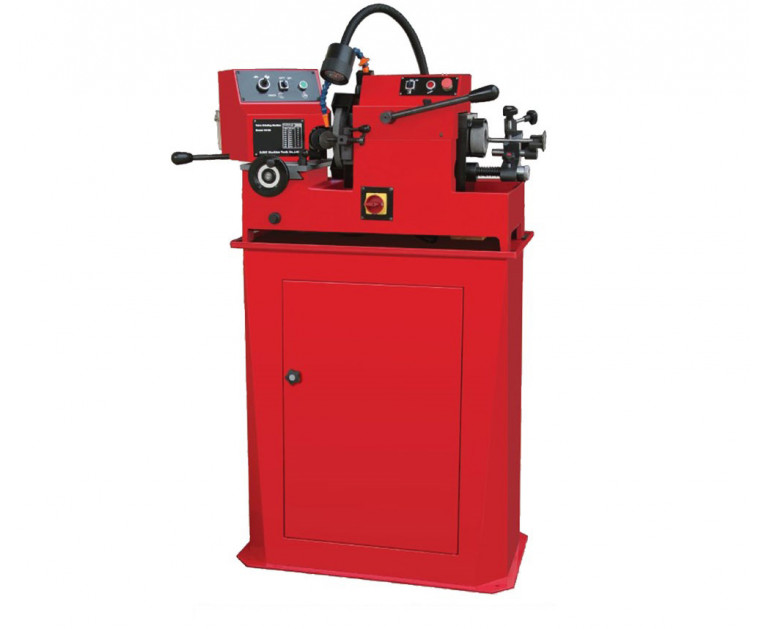

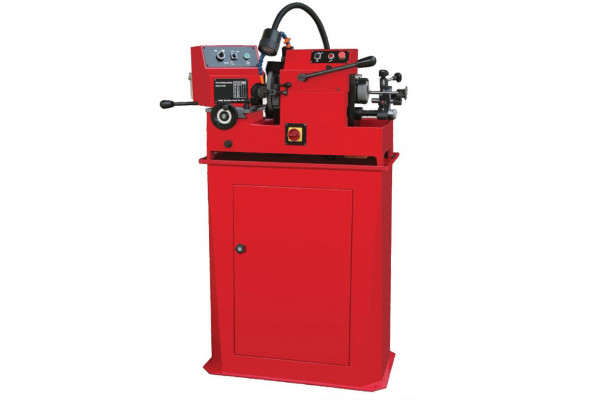

Ця машина призначена для шліфовки робочої фаски клапана і кінця клапана з подальшою заправкою фаски на кінці клапана. Шліфування робочої фаски проводиться з охолодженням, що підвищує точність обробки і чистоту поверхонь, а також усуває опіки. Також ця машина дозволяє перевірити вигин пластини клапана щодо штанги і, якщо значення вигину не велике, відновити вирівнювання робочої фаски до штанги. Як показує практика, шліфовка клапанної фаски - не остання стаття доходу на ремонтному підприємстві, до того ж в більшості випадків вона вигідна не тільки підряднику, але і замовнику.
| ПОЗИЦІЯ | ОДИНИЦЬ. ВИМІРУ. | VG100 | VG100A |
| Тип системи приводу | | повітряний/електричний |
| Діапазон діаметрів в парі клапан-патрон | Мм | 4,5-14 |
| Діапазон довжин в парі клапан-патрон | Мм | 54-240 |
| Діапазон діаметрів пластини клапана | Мм | 20-102 |
| Діапазон довжини клапанів | Мм | 90-315 |
| Діапазон кутів шліфування пластин клапанів | градус | 15-55 |
| Діапазон кутів шліфування торця клапана | градус | 0-45 |
| Діаметр шліфувального круга, для клапанних пластин | Мм | 178 |
| Діаметр шліфувального круга, для клапанних кінців | Мм | 76 |
| Швидкість обертання шліфувального круга (пластина / кінець) | .rpm | 3500; 50Гц / 4200; 60 Гц |
| Швидкість обертання картриджа | .rpm | 50 -230 |
| Точність експлуатації | Мм | < 0,015 (0,006") | < 0,005 (0,002") |
| Місткість резервуара охолоджуючої рідини | l | 3 |
| Необхідний тиск повітря | Бар | 6 |
| Потужність двигуна для обертання точильних каменів | Квт | 0,37 |
| Потужність двигуна для обертання патрона | Квт | 0,09 |

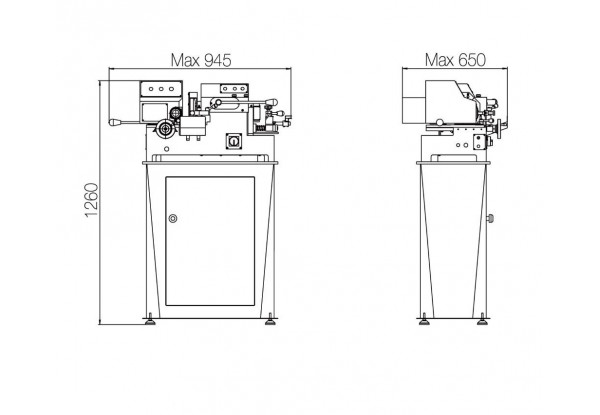

| Розміри машини (Д*Ш*В) | Мм | 945*650*430 |
| Розміри тумбочки для інструменту (Д*Ш*В) | Мм | 700*380*810 |
| Розміри упаковки машини (Д * Ш * Х ) | Мм | 930*710*690 |
| Розміри упаковки тумбочки (Д * Ш * Х ) | Мм | 850*550*1070 |
| Маса нетто / Вага брутто машини | Кг | 130/160 |
| Вага нетто / Вага брутто тумбочки | Кг | 50/70 |
| Терміни виготовлення | раб. Дні | 60 |
| ОБЛАДНАННЯ | VG100 |
| Охолоджуюча рідина 4л | + |
| Бак охолоджуючої рідини 20л | - |
| Насос теплоносія | + |
| Алмазний стрижень для вирівнювання кола | + |
| Підставка для балансування кола | - |
| Фланець шліфувального круга | + |
| Шліфувальний круг для кінців | + |
| Шліфувальний круг для плит | + |
