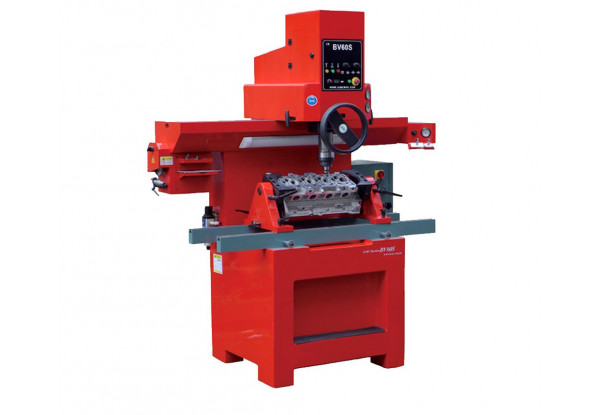

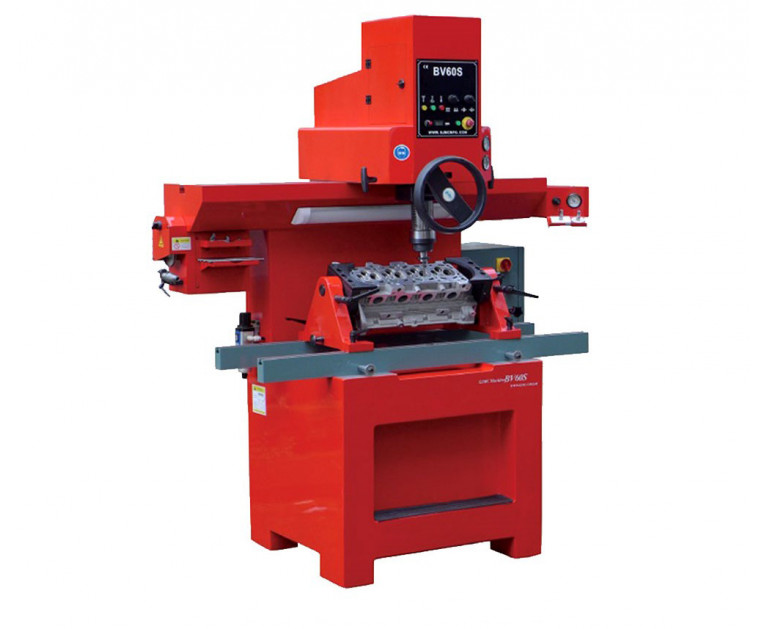

Машина призначена для обробки робочої фаски сідла клапана на головці блоку циліндрів як з похилою, так і з вертикальною віссю штока клапана, та саме з переважною більшістю головок блоку циліндрів наземного і водного транспорту. Підходить для обробки сідла як в чавунній головці блоку циліндрів, так і в головках циліндрів з кольорових сплавів. Завдяки вакуумному тестеру, вбудованому в машину, можна перевірити якість прилягання клапана до сідла без демонтажу головки блоку циліндрів з машини і не вдаючись до складання клапанів і подальшої заливки їх гасом, що значно прискорює процес виконання робіт. Цей тип верстатів перевірений часом і зарекомендував себе як надійний інструмент у великій ремонтній майстерні. Пропускна здатність, при належному досвіді, дозволяє машині окупитися в короткі терміни.
| ОБЛАДНАННЯ | |
| Кількість пілотів на вибір (посадка D 9.52mm) | 8 |
| Розточна головка NWN5100F | + |
| Комплект багатокутних фрез (6шт) | + |
| Тримачі фрез NWN2000/2001/2002 | + |
| Показник | + |
| Вертикальний рівень для сідла клапана | + |
| Пристрій регулювання інструменту | + |
| вакуумні пробки | + |
| Рівень | - |
| Спеціальний рівень для сідла клапана щодо шпинделя | - |
| Адаптер Морзе | - |
| Пилосос | - |
| Викрутка TORX T8 | + |
| Набір шестикутників | + |
| Мікрометричний інструмент для регулювання різців | - |
| Тримач для ГБЦ | - |
| Портативний вакуумний тестер | - |
| ПОЗИЦІЯ | ОДИНИЦЬ. ВИМІРУ. | ПОКАЗНИК |
| Тип системи приводу | | повітря / електрика |
| Максимальна довжина оброблюваної ГБЦ | Мм | 1000 |
| Максимальна ширина оброблюваної ГБЦ | Мм | 420 |
| Максимальна висота оброблюваної ГБЦ | Мм | 170 |
| Діаметри оброблювальних сідел | Мм | 14-70 |
| Поздовжні рухи розточувальної головки | Мм | 850 |
| Поздовжній рух шпинделя | Мм | 30 |
| сферичні рухи | Мм | 10 |
| Нахил шпинделя | градус | (+-)3 |
| Вертикальне переміщення шпинделя | Мм | 170 |
| Потужність шпиндельного двигуна | Квт | 0,6 |
| Крутний момент двигуна шпинделя | Нм | 12 |
| Швидкість обертання шпинделя | .rpm | 50-1000 |
| Потужність двигуна заточувального пристрою | Квт | 0,12 |
| Швидкість обертання шліфувального круга | .rpm | 2800 |
| Кут повороту затиску | градус | 360 |
| Тиск повітря | Бар | 5 |
| Витрата повітря (макс.) | л/хв | 300 |
| Безперервна швидкість повітряного потоку | л/хв | 60 |
| Розміри машини (Д*Ш*В) | Мм | 1100*930*1800 |
| Шорсткість оброблюваної поверхні | Умм | 0,6 Ра |
| Розміри упаковки (Д*Ш*В) | Мм | 1900*1300*2200 |
| Вага нетто / вага брутто | Кг | 780/980 |
| Терміни виготовлення | раб. Дні | 30-60 |
