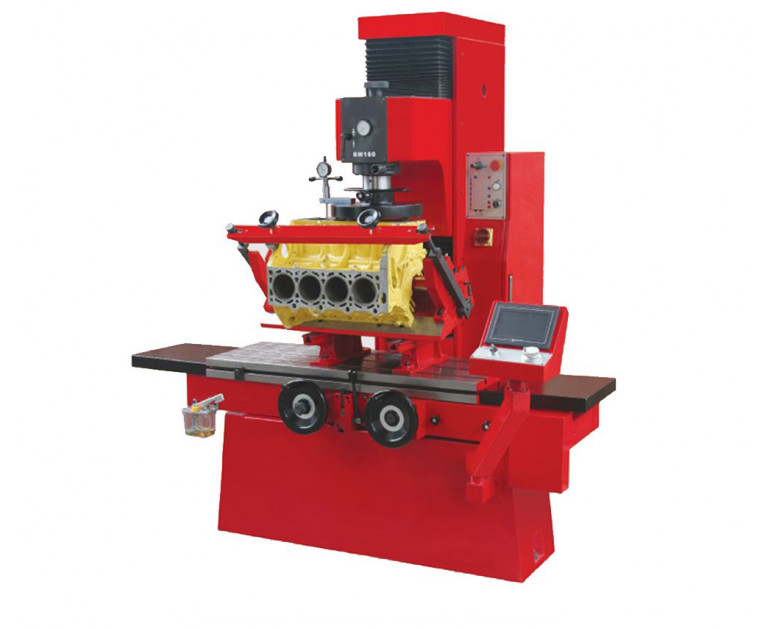

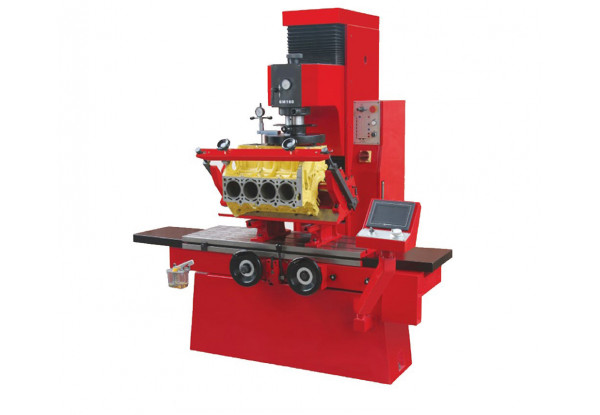

Вертикально-розточувальний верстат з функцією фрезерування площини BM160 (Китай)

Вертикально-розточувальний верстат з можливістю фрезерування площини - відмінна пропозиція для будь-якої авторемонтної компанії. Універсальність в поєднанні з точністю, простотою і надійністю підвищить продуктивність місця ремонту блоку циліндрів. Ця машина перевершує за всіма параметрами аналогічні вітчизняні верстати і буде конкурувати з європейськими аналогами. Технологія Easy Touch зведе трудовитрати до мінімуму і підвищить контроль на всіх етапах розточування.

ПОЗИЦІЯ

ОДИНИЦЬ. ВИМІРУ.

БМ160

В160

Система управління

Вісь EasyTouch3

Відсутні

Максимальний діаметр розточування

Мм

160

Максимальна глибина розточування

Мм

350

Максимальна площа фрезерування

Мм

300*850

Відсутні

Швидкість обертання шпинделя

.rpm

50-780

Швидкість подачі шпинделя

мм/хв (мм/об/об)

10-900 (00,1-0,2)

Крутний момент свердління при 50-500 об / хв

Нм

96

Крутний момент свердління при 500-780 об / хв

Нм

78

Хід шпинделя

Мм

550

Відстань між торцем шпинделя і робочим столом

Мм

0-700

Відстань від осі шпинделя до колони

Мм

335

Поздовжнє подання столу

мм/хв

30-1200

Керівництво

Поздовжній хід робочого столу

Мм

980

Поперечний хід робочого столу

Мм

70

Розмір робочого столу

Мм

400*1100

Точність розточування (буріння)

H

7

Точність еліпса при розточуванні

Мм

0,005

Точність отвору циліндра

Мм

0.015 в 300

точність фрезерування

Мм

0.0127 в 305

Відсутні

Шорсткості поверхні при розточуванні

Умм

0,8 Ра

Шорсткість поверхні при фрезеруванні

Умм

0,8 Ра

Відсутні

Потужність шпиндельного двигуна

Квт

3

Потужність мотора для переміщення столу

Квт

0,4

Відсутні

Потужність двигуна для руху шпинделя

Квт

0,4

Розміри машини (Д*Ш*В)

Мм

2670*1170*1920

Розміри упаковки (Д*Ш*В)

Мм

2200*1200*2200

Вага нетто / вага брутто

Кг

1600/1900

Терміни виготовлення

роб. дні

60

ОБЛАДНАННЯ

БМ160

Система управління EasyTouch

+

Кнопкова система управління

-

Електронний датчик по осях X Y Z

-

Вимірювальний прилад для регулювання інструменту МА52

+

Електронний вимірювальний прилад для регулювання приладу МА52

-

Інструмент регулювання шпинделя M3

-

Супорт

-

Показник

+

Паралелі для монтажу деталей

+

Пристрій для розточування V-образних блоків

-

Світильники для розточування V-образних блоків

-

Універсальна поворотна засувка для GBC A

-

Хомути для швидкого монтажу агрегату

-

Пристрій для розточування мотоблоків

-

Універсальний похилий замок для ГБЦ B

-

Пристрої для центрування шпинделя на циліндрі

-

Шпиндель Ma52 (D 52-125мм)

+

Шпиндель Ma60 (D 60-160мм)

+

Шпиндель Ma30 (D 31-54мм)

-

Фрезерна головка (D 300мм)

+

Універсальний адаптер для заточування фрези

+

Конус Морзе

-

Трикутний вставний різець

-

Тримач трикутного різцю

-

Круглий чавунний різак (D9,525 * 3,18 мм)

+

Алюмінієвий круглий різак (D9,525 * 3,18 мм)

-

Тримач для круглого різцю

+

Фрезерна головка MP300 (D 300мм)

-

Тримач розточувального різцю

+

Твердосплавний тримач для трикутного різцю

-

Шліфувальна машина для фрез ТГ-3

-

  • Модель: BM160
  • Доступність: На складі
