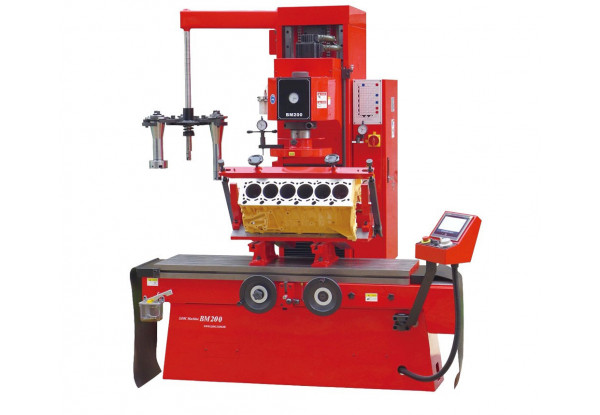

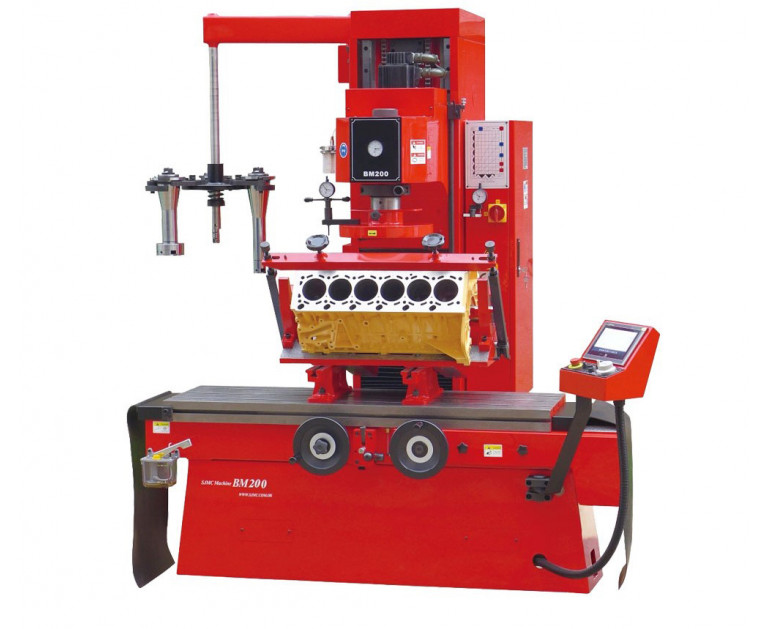

Вертикально-розточувальний верстат з функцією фрезерування площини BM200 (Китай)

  • Вертикально-розточувальний верстат з функцією фрезерування площини BM200 (Китай)

Вертикально-розточувальний верстат з можливістю фрезерування площини - відмінна пропозиція для будь-якої авторемонтної компанії. Універсальність в поєднанні з точністю, простотою і надійністю підвищить продуктивність місця ремонту блоку циліндрів. Ця машина перевершує за всіма параметрами аналогічні вітчизняні верстати і буде конкурувати з європейськими аналогами. Технологія Easy Touch зведе трудовитрати до мінімуму і підвищить контроль на всіх етапах розточування.

ОБЛАДНАННЯ

БМ200

Система управління EasyTouch

+

Кнопкова система управління

-

Електронний датчик по осях X Y Z

-

Вимірювальний прилад для регулювання інструменту МА52

+

Електронний вимірювальний прилад для регулювання приладу МА52

-

Інструмент регулювання шпинделя M3

-

Супорт

-

Показник

+

Паралелі для монтажу деталей

+

Пристрій для розточування V-образних блоків

-

Світильники для розточування V-образних блоків

-

Універсальна поворотна засувка для GBC A

-

Хомути для швидкого монтажу агрегату

-

Пристрій для розточування мотоблоків

-

Універсальний похилий замок для ГБЦ B

-

Пристрої для центрування шпинделя на циліндрі

-

Шпиндель Ma52 (D 52-125мм)

+

Шпиндель Ma60 (D 60-160мм)

+

Шпиндель Ma30 (D 31-54мм)

-

Фрезерна головка (D 300мм)

+

Універсальний адаптер для заточування фрези

+

Конус Морзе

-

Трикутний вставний різець

-

Тримач трикутного різцю

-

Круглий чавунний різець (D9,525 * 3,18 мм)

+

Алюмінієвий круглий різець (D9,525 * 3,18 мм)

-

Тримач для круглого різцю

+

Фрезерна головка MP300 (D 300мм)

-

Тримач розточувального різцю

+

Твердосплавний тримач для трикутного рфзцю

-

Шліфувальна машина для фрез ТГ-3

-


ПОЗИЦІЯ

ОДИНИЦЬ. ВИМІРУ.

БМ200

Система управління

Вісь EasyTouch3

Максимальний діаметр розточування

Мм

200

Максимальна глибина розточування

Мм

350

Максимальна площа фрезерування

Мм

300*920

Швидкість обертання шпинделя

об.хв

50-1000

Швидкість подачі шпинделя

мм/хв (мм/об/об)

10-900 (00,1-0,2)

Крутний момент свердління при 50-500 об / хв

Нм

58

Крутний момент свердління при 500-780 об / хв

Нм

22

Хід шпинделя

Мм

600

Відстань між торцем шпинделя і робочим столом

Мм

0-700

Відстань від осі шпинделя до колони

Мм

380

Поздовжнє подання столу

мм/хв

30-1200

Поздовжній хід робочого столу

Мм

1200

Поперечний хід робочого столу

Мм

100

Розмір робочого столу

Мм

400*1350

Точність розточування (буріння)

H

7

Точність еліпса при розточуванні

Мм

0,005

Точність отвору циліндра

Мм

0.015 в 300

точність фрезерування

Мм

0.0127 в 305

Шорсткості поверхні при розточуванні

Умм

0,8 Ра

Шорсткість поверхні при фрезеруванні

Умм

0,8 Ра

Потужність шпиндельного двигуна

Квт

2

Потужність мотора для переміщення столу

Квт

0,4

Потужність двигуна для руху шпинделя

Квт

0,4

Розміри машини (Д*Ш*В)

Мм

1870*1600*2000

Розміри упаковки (Д*Ш*В)

Мм

2200*1450*2250

Вага нетто / вага брутто

Кг

1900/2300

Терміни виготовлення

раб. Дні

60


  • Модель: BM200
  • Доступність: На складі
