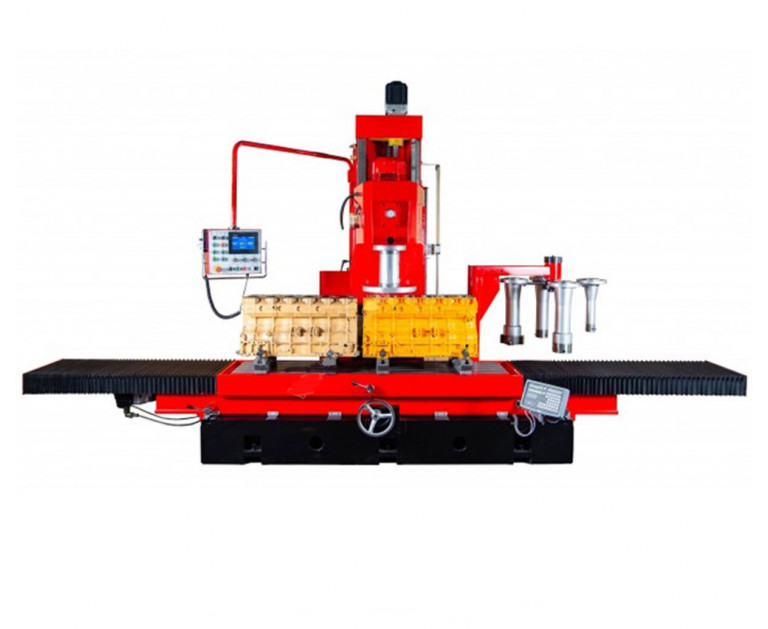

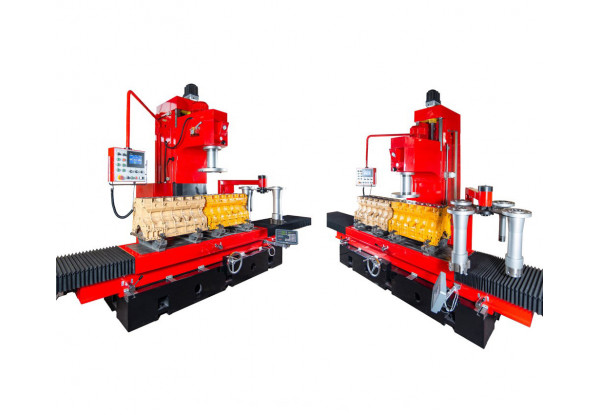

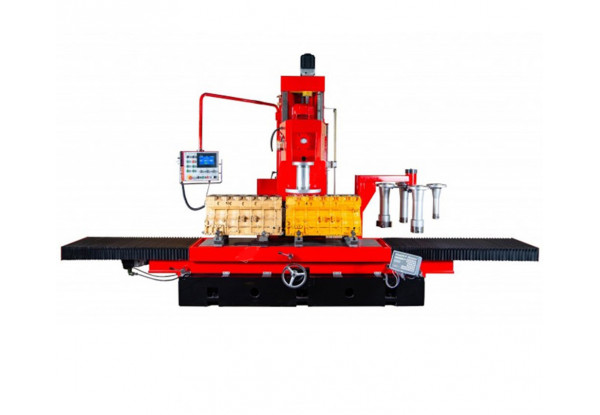

Вертикально-розточувальний верстат з можливістю розточування діаметрами до 400 мм з можливістю фрезерування площини з ходом столу до 2700 мм. Для автомобільної, залізничної, суднової промисловості та інших напрямків металообробки.
Опис:
| TX1500 | TX2150 | TX2500 |
Діапазон розточування | Ø400 мм | Ø400 мм | Ø400 мм |
Макс. переміщення розточувальної головки, | 1000 мм | 1000 мм | 1000 мм |
Відстань від центру шпинделя до колони | 375 мм | 410 мм | 410 мм |
Макс. Розточна відстань до столу | 1500 мм | 1500 мм | 1500 мм |
Швидкість обертання шпинделя (покрокова) | 50 ~ 1200 об / хв | 50 ~ 1200 об / хв | 50 ~ 1200 об / хв |
Подача (покрокова) | 14~900 мм/хв | 14~900 мм/хв | 14~900 мм/хв |
Макс. глибина розточування, | 500 мм | 500 мм | 500 мм |
Поверхня столу | 500х1500 мм | 500х2150 мм | 600х2550 мм |
Поздовжній рух столу | 1500 мм | 2150 мм | 2700 мм |
Макс. Довжина фрезерування | 1100 мм | 1800 мм | 2300 мм |
Таблиця швидкостей (покроково) | 0~2000 мм/хв | 0~2000 мм/хв | 0~2000 мм/хв |
Перехресне переміщення таблиці | 200 мм | 200 мм | 200 мм |
Макс. всі деталі | 1000 кг | 1200 кг | 2500 кг |
Ширина фрезерування | 315 мм | 315 мм | 400 мм |
Додаткова ширина фрезерування | 400 мм | 400/500 мм | 315/500 мм |
Максимум. відстань між центрами зовнішніх циліндрів | 1250 мм | 1850 мм | 2550 мм |
Шпиндельний двигун | 5,5 кВт | 5,5 кВт | 5,5 кВт |
Буровий двигун (сервомотор) | 2 кВт | 2 кВт | 2 кВт |
Мотор для подачі столу (сервомотор) | 2 кВт | 2 кВт | 2 кВт |
Кількість Т-слотів на робочому столі | 5 | 5 | 5 |
Необхідна робоча висота | 2860 мм | 2860 мм | 2860 мм |
Висота колони | 2100 мм | 2100 мм | 2100 мм |
Загальна довжина верстата | 2600 мм | 5100 мм | 5900 мм |
Загальна ширина верстата | 1630 мм | 1700 мм | 1900 мм |
Необхідна робоча область | 3700х1630 мм | 5100х1700 мм | 6000х1900 мм |
Вага нетто | 3500 кг | 5000 кг | 5800 кг |
|
