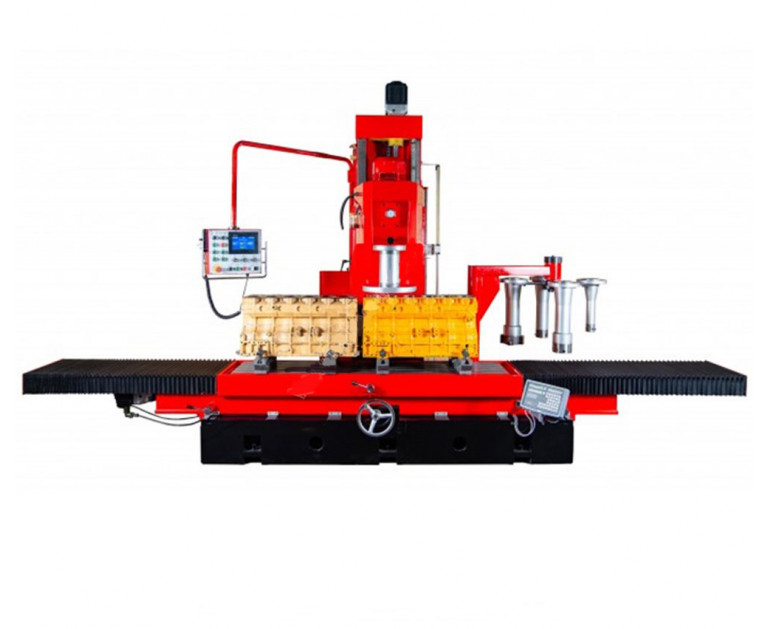

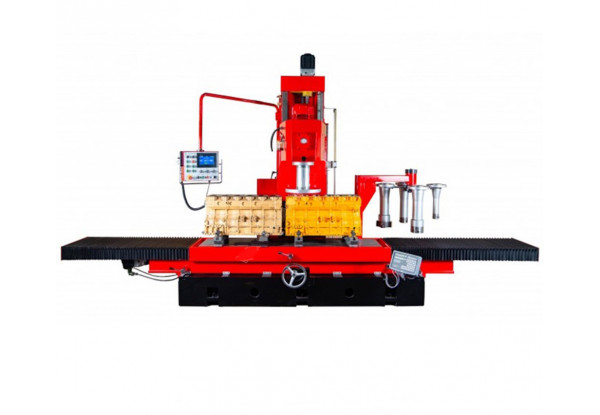

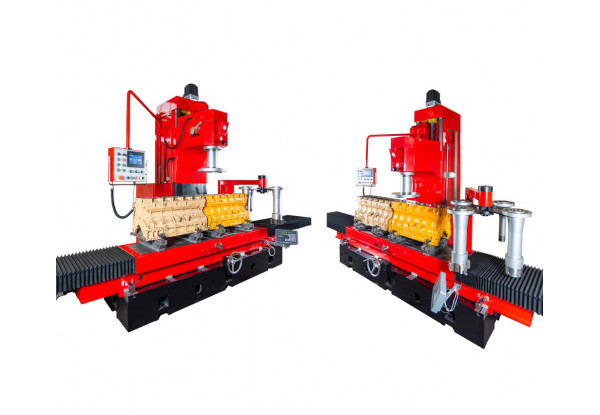

Вертикально-розточувальний верстат з функцією фрезерування площини TX2150 (Китай)

Опис:

TX1500

TX2150

TX2500

Діапазон розточування

Ø400 мм

Ø400 мм

Ø400 мм

Макс. переміщення розточувальної головки,

1000 мм

1000 мм

1000 мм

Відстань від центру шпинделя до колони

375 мм

410 мм

410 мм

Макс. відстань розточування до столу

1500 мм

1500 мм

1500 мм

Швидкість обертання шпинделя (покрокова)

50 ~ 1200 об / хв

50 ~ 1200 об / хв

50 ~ 1200 об / хв

Подача (покрокова)

14~900 мм/хв

14~900 мм/хв

14~900 мм/хв

Макс. глибина розточування,

500 мм

500 мм

500 мм

Поверхня столу

500х1500 мм

500х2150 мм

600х2550 мм

Поздовжній рух столу

1500 мм

2150 мм

2700 мм

Макс. Довжина фрезерування

1100 мм

1800 мм

2300 мм

Таблиця швидкостей (покроково)

0~2000 мм/хв

0~2000 мм/хв

0~2000 мм/хв

Перехресне переміщення столу

200 мм

200 мм

200 мм

Макс. всі деталі

1000 кг

1200 кг

2500 кг

Ширина фрезерування

315 мм

315 мм

400 мм

Додаткова ширина фрезерування

400 мм

400/500 мм

315/500 мм

Максимум. відстань між центрами зовнішніх циліндрів

1250 мм

1850 мм

2550 мм

Шпиндельний двигун

5,5 кВт

5,5 кВт

5,5 кВт

Буровий двигун (сервомотор)

2 кВт

2 кВт

2 кВт

Мотор для подачі столу (сервомотор)

2 кВт

2 кВт

2 кВт

Кількість Т-слотів на робочому столі

5

5

5

Необхідна робоча висота

2860 мм

2860 мм

2860 мм

Висота стовпця

2100 мм

2100 мм

2100 мм

Загальна довжина верстата

2600 мм

5100 мм

5900 мм

Загальна ширина верстата

1630 мм

1700 мм

1900 мм
