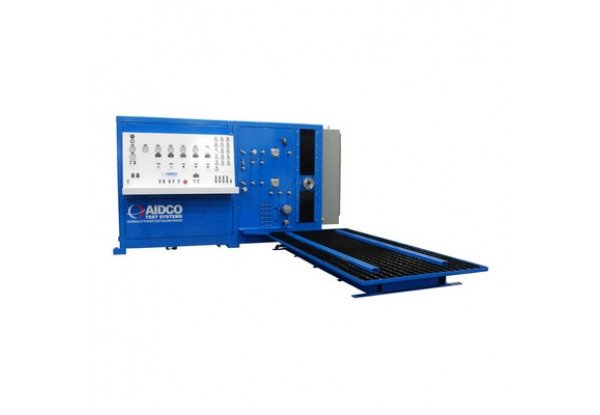

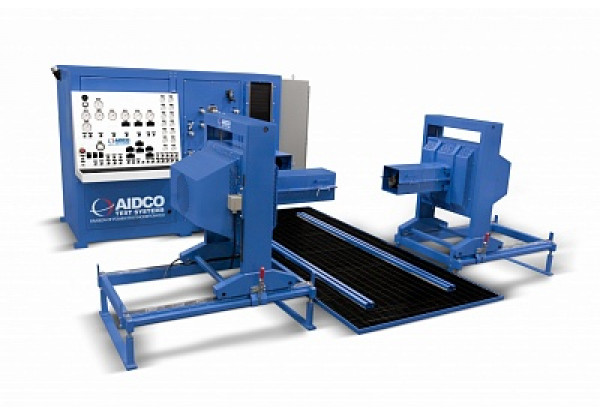

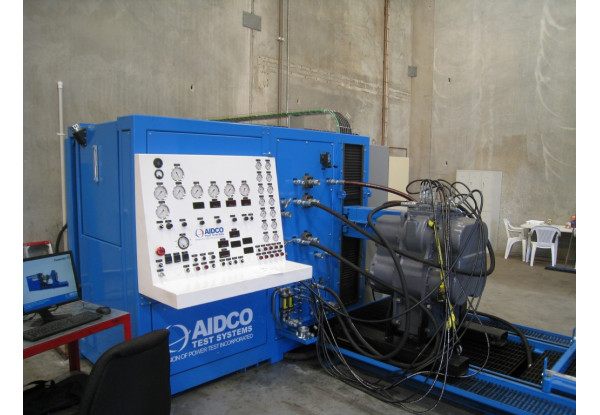

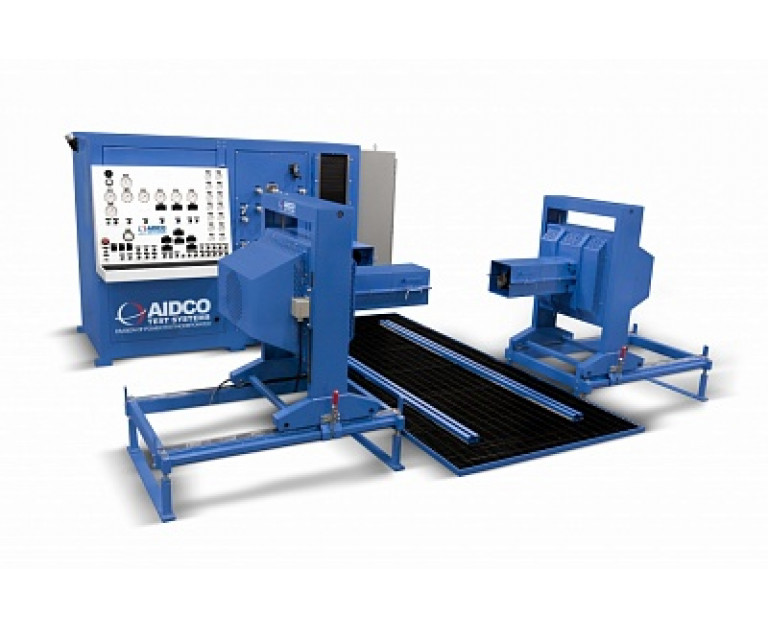

Стенд для випробування трансмісій та гідрокомпонентів AIDCO 850/900 (Америка)

Багатофункціональні випробувальні комплекси AIDCO 850/900 стануть ідеальним засобом для регулювання, діагностики та зняття технічних характеристик з трансмісій/гідротрансформаторів/гідрокомпонентів під час ремонту. Вони надійні, прості в установці, експлуатації та невибагливі в обслуговуванні. Можливість регулювання положення осьових центрів установки забезпечує гнучкість під час монтажу трансмісій різних моделей.

Асинхронний електродвигун до 276 кВт з функцією плавного пуску надає руху два регульованих насоса, що виконують різні завдання. Один з них входить до складу об'ємної гідропередачі з гідромотором (до 1670 Нм, до 4000 об/хв), що служить для обертання первинних валів гідромоторів, гідротрансформаторів, трансмісій і т.д. Другий насос забезпечує робочою рідиною із заданим тиском до 5 МПа і витратою до 757 л/хв гідравлічні контури трансмісії, гідротрансформатора та гідрокомпонентів (шестерні/лопатеві/об'ємні насоси, гідроциліндри, гідророзподільники, клапани, гідроакумулятори). Частина з контурів (діагностичні) містять датчики витрати та дроселіруючі елементи, інші (допоміжний, турбокомпресора, високого тиску, пілотний, мастильний) не регулюються.

Випробувальний стенд AIDCO 850/900 дозволяє проводити такі типи випробувань:

- побудова витратно-перепадної характеристики гідрокомпонентів;
- перевірка та регулювання параметрів перемикання передач на автоматичних трансмісіях;
- моделювання повністю відкритої/закритої дросельної заслінки (за наявності/відсутності навантаження на вихідному валу);
- перевірка блокування зниження передач;
- діагностика гальмівного моменту, що крутить;
- виявлення витоків у ущільненнях на валах;
- виявлення витоків на муфтах;
- діагностика шуму/вібрацій;
- діагностика кріплень механічних вузлів;
- перевірка тиску в основному, мастильному контурі, а також у гідролініях муфт зчеплення та гідротрансформатора;
- діагностика температури та витрати в контурах гідротрансформатора.

PowerNet TD включає:

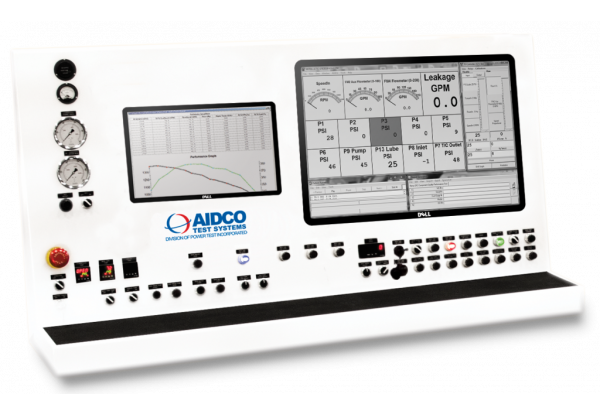

- ПК з принтером для керування випробувальним стендом, моніторингу та інших операцій;
- 4 датчики температури (термопари типу К з кабелем та фітингами) для вимірювання температури до 1200С;
- від 12 до 25 датчиків тиску (0-17 бар);
- від 1 до 3 датчиків швидкості обертання;
- від 1 до 5 датчиків витрати робочої рідини/мастила;
- інструменти ПЗ PowerNet 3.0 для програмування ходу випробування;
- з'єднання Ethernet між Головним комп'ютером, системою керування та іншим додатковим обладнанням.

До базової комплектації випробувального стенду AIDCO 850/900 входить:

- робоча область зі стійкою для вимірювальних приладів, контролера, приладової панелі, вхідного приводу та панелі швидкознімних гідравлічних з'єднань (габарити та вага дивіться в характеристиках). Обладнана дренажною підлогою та насосом для збирання витоків олії під час випробувань;
- від 12 до 16 точок точок відбору тисків з манометрами на панелі приладів;
- об'ємна гідропередача включає 379 л резервуар, аксіально-поршневий насос 250 см з регульованим об'ємом і максимальним тиском 4,2 МПа + аксіально-- поршневий гідромотор 250 см з крутним моментом до 1670 Нм і максимальною швидкістю до 4000 об/хв;
- гідропідйомник для вертикального зміщення вхідного центру щодо підлоги від 38 см до 152 см;
- адаптери для кріплення трансмісій за стандартами SAE 00,0,1 та ін. Можливе виготовлення під будь-який типорозмір при наданні креслення;
- індуктивний гальмівний пристрій з повітряним охолодженням, моментом, що крутить, до 4067 Нм і швидкістю обертання до 3000 об/хв. Встановлюється як окремий вузол на випробувальному стенді, тому є можливість переміщення в залежності від довжини вузла. Опціонально доступні моторизовані/пневматичні приводи для регулювання положення центру щодо підлоги за висотою та шириною;
- основний резервуар 1136 л, що містить робочу рідину для трансмісії/гідротрансформатора;
- 12 кВт ТЕН, теплообмінник та набір фільтрів (від 3 до 10 мікрон). Для роботи теплообмінника необхідно забезпечити подачу води з витратою 227 л/хв, тиском 207 кПа та температурою до 30°С;
- від 3 до 5 діагностичних контурів з апаратурою для регулювання гідравлічного навантаження, датчиками для вимірювання витрати та тиску. Кількість та діапазони варіюються залежно від моделей (див. технічні дані в характеристиках);
- від 2 до 5 гідравлічних контурів для випробувань трансмісій/гідрокомпонентів з різними характеристиками (витрата, тиск) залежно від призначення (допоміжний, турбокомпресора, високого тиску, пілотний, мастильний);
- PowerNet TD - базовий комплект випробувальних стендів з комп'ютеризованим управлінням та автоматичним збором даних для стендового випробування трансмісій/гідротрансформаторів/гідрокомпонентів.

Максимальний вхідний обертальний момент	1 670 Н*м
Максимальна вхідна швидкість обертання	4000 об/хв
Максимальний вихідний обертальний момент	4 067 Н*м
Максимальна вихідна швидкість обертання	4 067 Н*м
Вимірювальні канали та датчики	Випробувальний стенд містить датчики крутного моменту, швидкості обертання, тиску, температури та витрати
Випробувальний стенд 850, габарити та вага	6120 мм х 4470 мм х 2550 мм, 6804 кг
Система 850М, вага та габарити	5980 мм х 5070 мм х 2190 мм, 5897 кг
Система 900 (С) габаритні розміри та вага	6120 мм х 4840 мм х 2550 мм, 6804 кг
Живлення випробувального стенду	3-фазне, 380В, 350-700А
