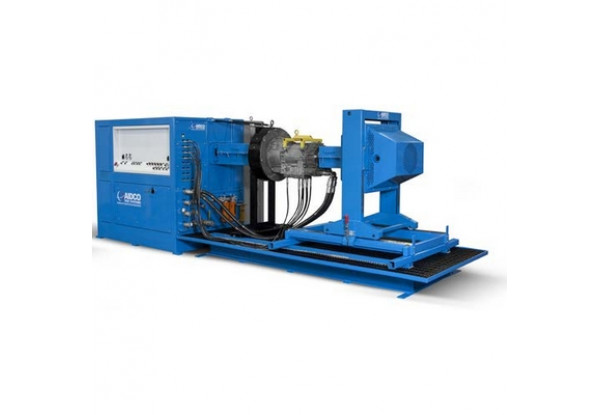

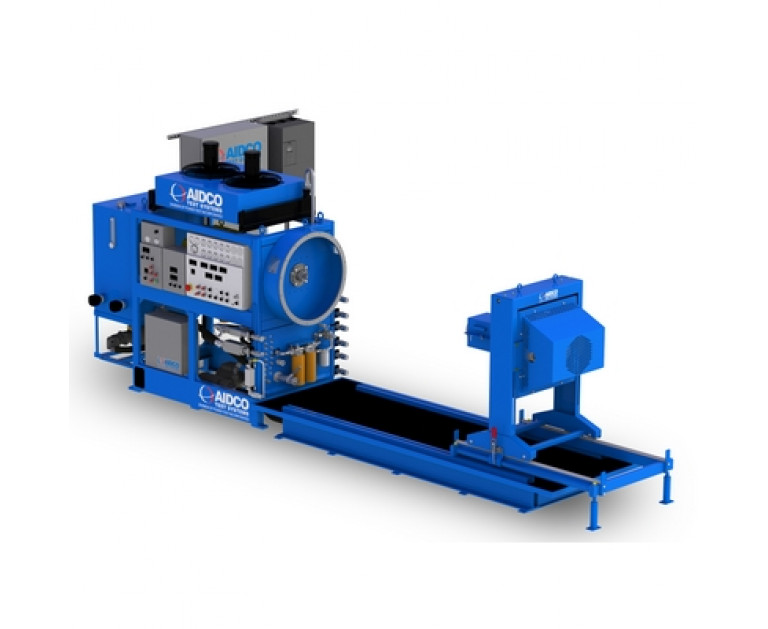

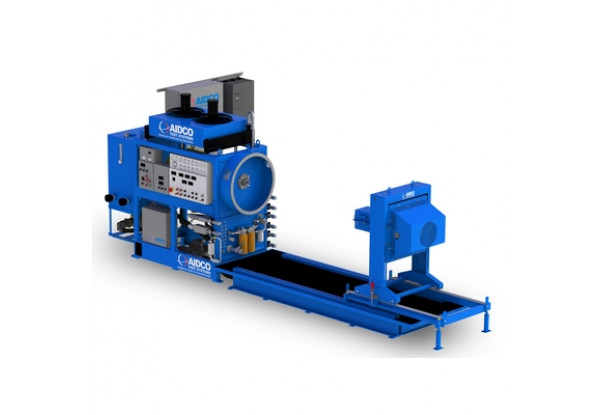

Стенд для випробування трансмісій AIDCO 450E/500E/550E (Америка)

Випробувальні стенди типу 450E/500E/550E є багатофункціональними комплексами для тестування трансмісій та гідротрансформаторів, що використовуються в будівельній, гірничодобувній та військовій техніці. Дані ергономічні стенди дозволять зробити повноцінну діагностику трансмісій, що виключить у майбутньому витрати на повторний ремонт та збитки через простої техніки.

Крім базових рішень, ми завжди готові до проектування та виробництва спеціалізованих стендів за вашим технічним завданням.


Випробування та тестування трансмісій та гідротрасформаторів

Багатофункціональні випробувальні комплекси AIDCO 450E/500E/550E стануть ідеальним засобом для регулювання, діагностики та зняття технічних характеристик з трансмісій та гідротрансформаторів під час ремонту. Вони надійні, прості в установці, експлуатації та невибагливі в обслуговуванні. Можливість регулювання положення осьових центрів установки забезпечує гнучкість під час монтажу трансмісій різних моделей.


Стенди AIDCO випробування трансмісій дозволяють проводити такі типи випробувань:

- перевірка та регулювання параметрів перемикання передач на автоматичних трансмісіях;
- моделювання повністю відкритої/закритої дросельної заслінки (за наявності/відсутності навантаження на вихідному валу);
- перевірка блокування зниження передач;
- діагностика гальмівного моменту, що крутить;
- виявлення витоків у ущільненнях на валах;
-виявлення витоків на муфтах;
- діагностика шуму/вібрацій;
- діагностика кріплень механічних вузлів;
- перевірка тиску в основному, мастильному контурі, а також у гідролініях муфт зчеплення та гідротрансформатора;
- діагностика температури та витрати в контурах гідротрансформатора.


PowerNet TD включає:

- ПК з принтером для керування, моніторингу та інших операцій;
- 4 датчики температури (термопари типу К з кабелем та фітингами) для вимірювання температури до 1200С;
- від 12 до 25 датчиків тиску (0-17 бар);
- від 1 до 3 датчиків швидкості обертання;
- від 1 до 5 датчиків витрати робочої рідини/мастила;
- інструменти ПЗ PowerNet 3.0 для програмування ходу випробування на стенді;
- з'єднання Ethernet між Головним комп'ютером, системою керування та іншим додатковим випробувальним обладнанням.

До базової комплектації випробувальних стендів AIDCO 450E/500E/550E входить:

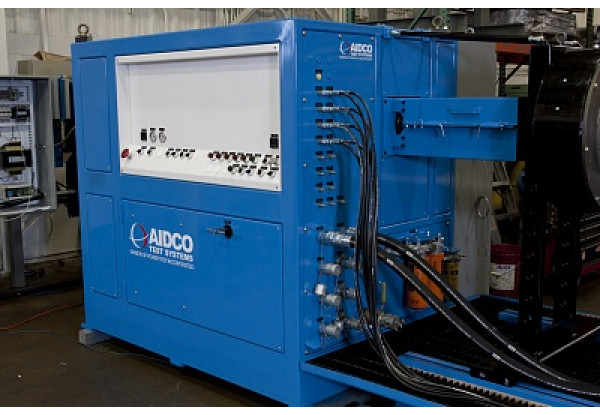

- робоча область зі стійкою для вимірювальних приладів, контролера, панелі приладів, вхідного приводу і панелі швидкознімних гідравлічних з'єднань (дивіться в документації). Обладнана дренажною підлогою та насосом для збирання витоків олії під час випробувань;

- від 10 до 16 точок відбору тисків з манометрами на панелі приладів;

- вхідний привід/двигун - частотно-регульований електромотор потужністю до 300 к.с.

- адаптери для кріплення трансмісій на випробувальному стенді за стандартами SAE 00,0,1 та ін. Можливе виготовлення під будь-який типорозмір при наданні креслення;

- повітряний або водяний теплообмінник для охолодження робочої рідини трансмісії (потрібна як мінімум витрата 19 л/хв, 2 бар, 30С води);

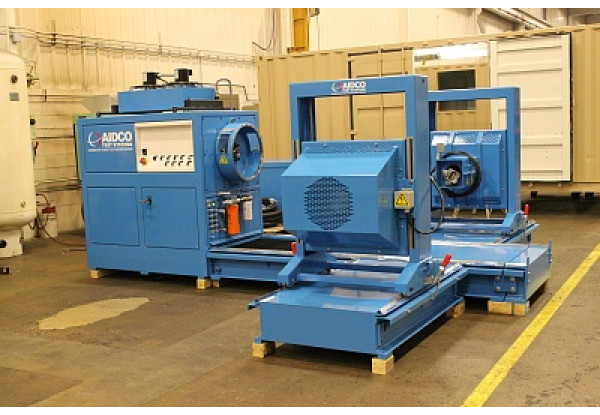

- індуктивний гальмівний пристрій з повітряним охолодженням, з крутним моментом, до 4067 Нм і швидкістю обертання до 3000 об/хв. Встановлюється як окремий вузол випробувального обладнання на стенді, тому є можливість переміщення в залежності від довжини вузла. Опціонально доступні моторизовані/пневматичні приводи для регулювання положення центру щодо підлоги за висотою та шириною;

- повноцінні діагностичні контури з баком 492 л, насосами, системами фільтрації (до 6 мікрон) та підтримання температури (теплообмінник + ТЕН), апаратурою для регулювання гідравлічного навантаження, датчиками для вимірювання витрати та тиску. Кількість та діапазони варіюються в залежності від моделей (дивіться в документації);

- PowerNet TD - базовий комплект системи з комп'ютеризованим управлінням та автоматичним збором даних з датчиків для випробування трансмісій/гідротрансформаторів/гідрокомпонентів в умовах випробувальних стендів, де імітатором двигуна є стендовий електродвигун, а імітатором навантаження - індуктивний пристрій, що створює крутний момент, протилежний .

- універсальність стенду дозволяє перевіряти трансмісії різних габаритів та моделей (від виробників Dana, Clark, Funk, ZF, Allison, CAT тощо);

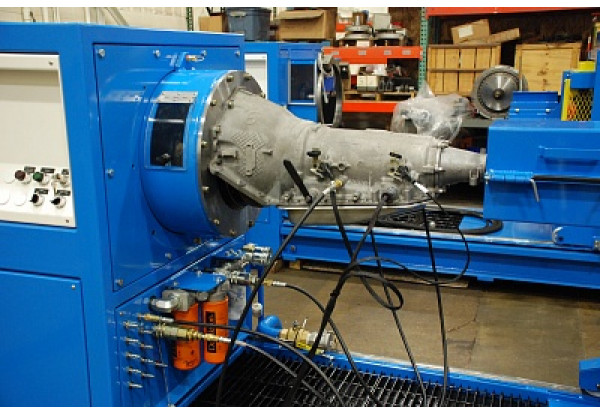

- швидке та зручне встановлення трансмісій на стенд;

- безшумний приводний електромотор потужністю до 300 л. з регульованою швидкістю 0...4000 об/хв, з крутним моментом до 1216 Нм, що обертається в обидві сторони;

- безшумний індуктивний гальмівний пристрій з повітряним охолодженням на вихідному валу (максимальна швидкість 3000 об/хв,  крутний момент до 4067 Нм);

- спеціалізоване ПЗ PowerNet TD для автоматизованого випробування трансмісій/гідротрансформаторів/гідрокомпонентів;

- включає великий комплект датчиків з візуалізацією на панелі приладів (крутний момент, швидкість обертання, температура, тиск і витрата);

- включає необхідні гідравлічні контури для випробування трансмісій - основний, мастильний, вимірювання витрати тощо. з дроселюючими елементами (дозволяють відтворити експлуатаційні умови);

-дренажна підлога та насос для збору витоків під час випробувань.

  • Модель: AIDCO 450E/500E/550E
  • Доступність: На складі
