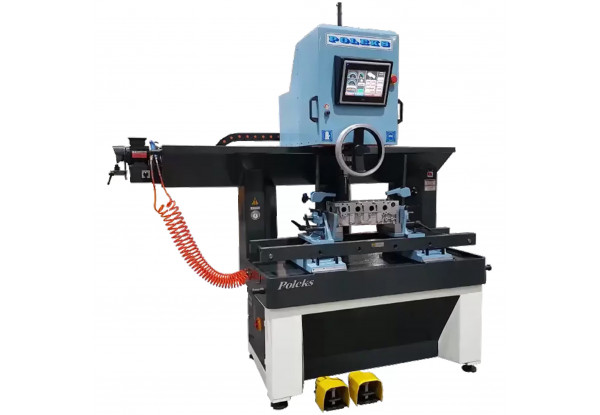

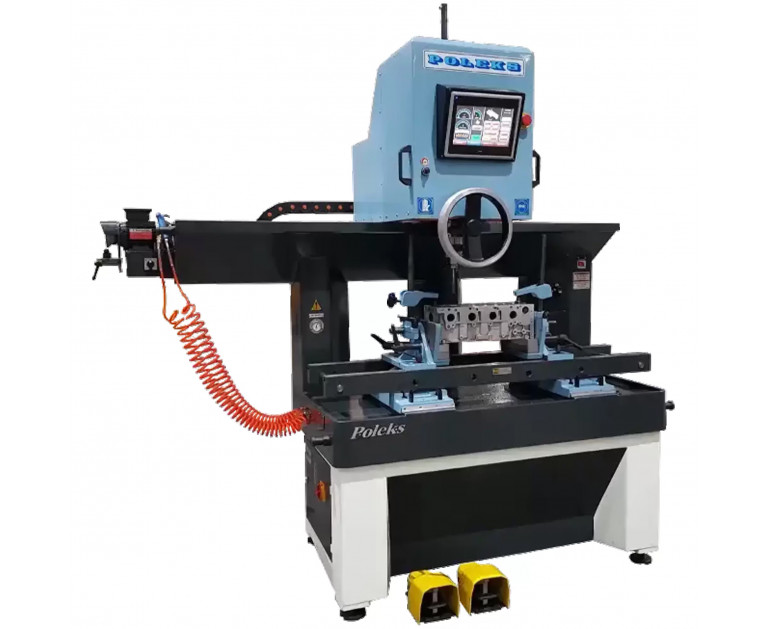

Верстат для шліфувіння сідла клапана KR 1600-S (Туреччина)


  • Автоматична система центрування
  • Двигун шпинделя (сервоуправління)

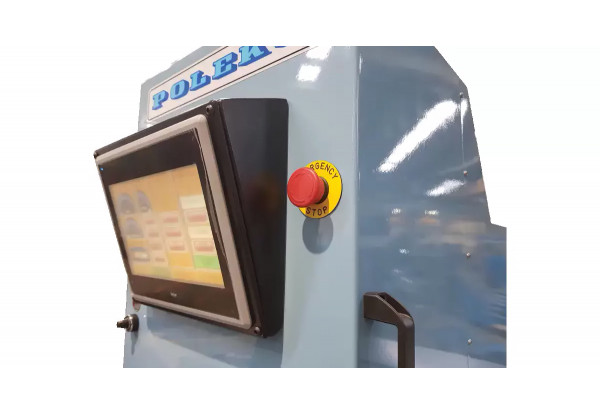

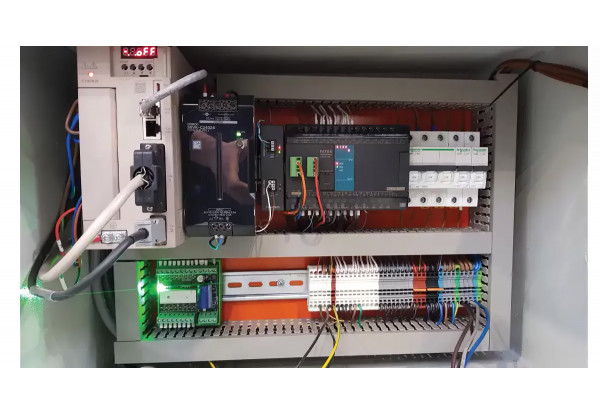

  • РК-панель управління із сенсорним екраном
  • Регульована швидкість обертання шпинделя
  • Серводвигун забезпечує безшумну та практичну роботу
  • Вакуумна система та вакуумметр на сенсорному екрані
  • Просте програмування

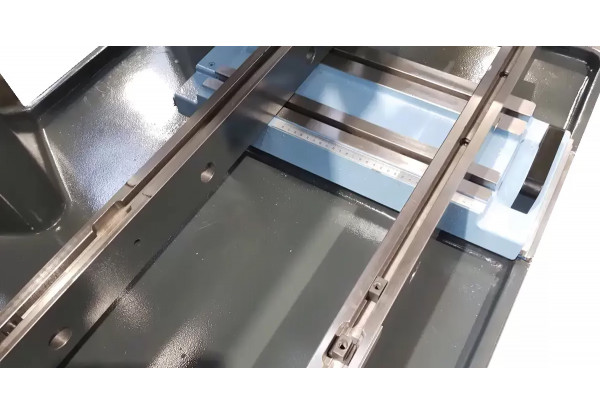

  • Пневматичний (повітряний плаваючий) стіл

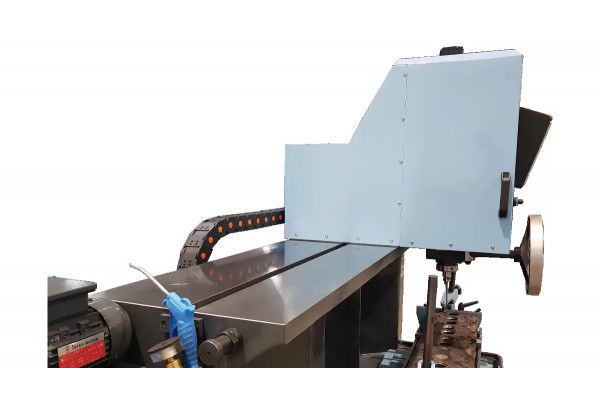

  • Пневматична (повітряна плаваюча) робоча головка

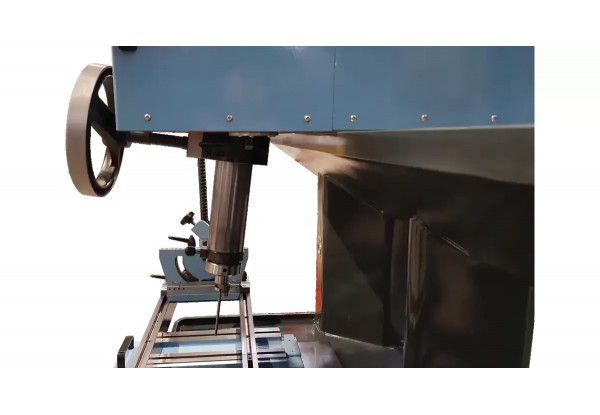

  • Пневматичний (повітряний) розточувальний шпиндель

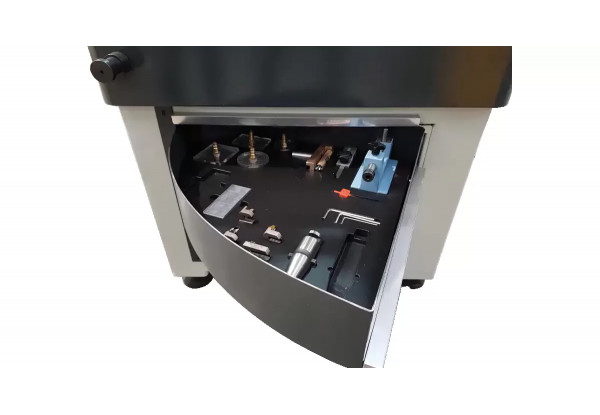

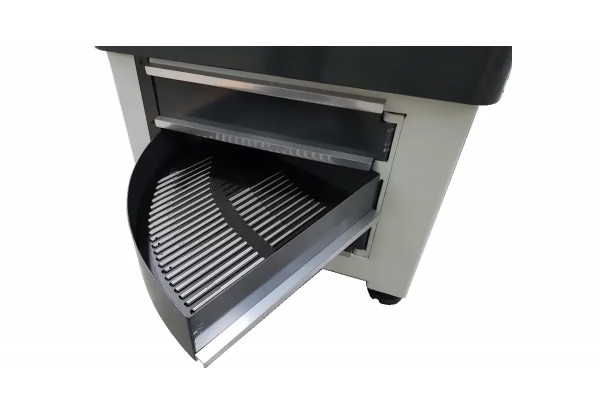

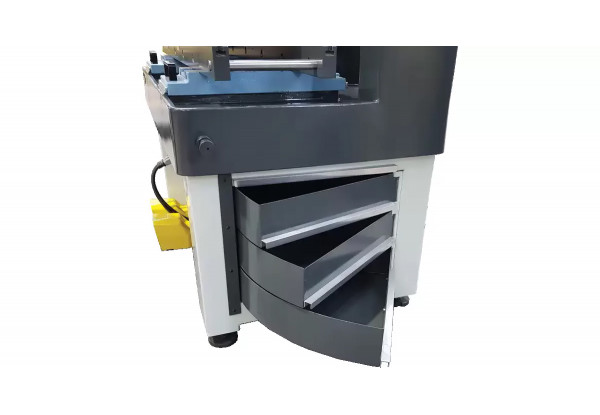

  • Шафи для операторів та інших інструментів.

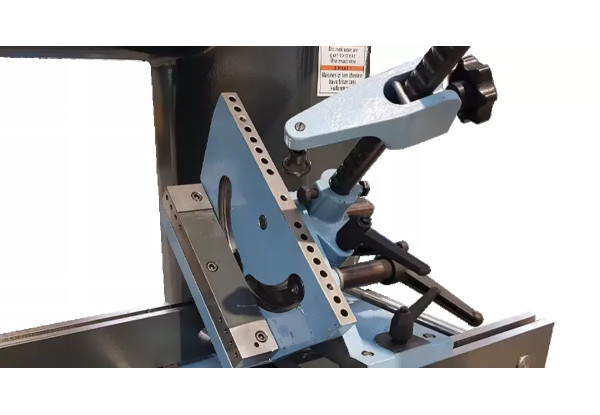

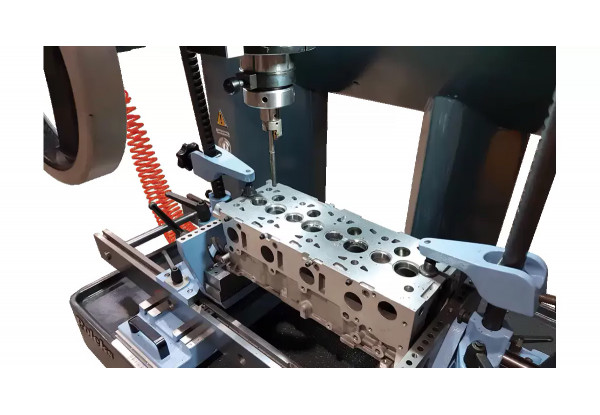

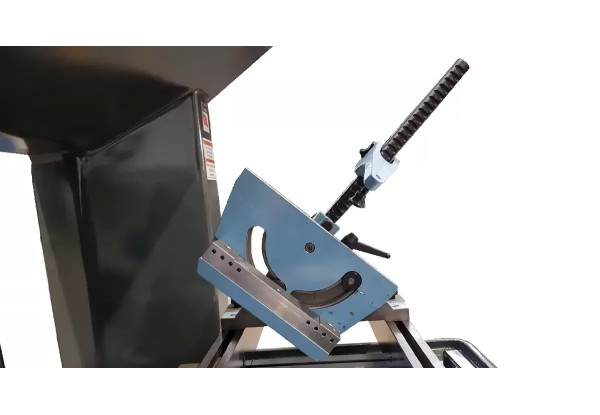

  • Спеціальні пристрої для з'єднання головок циліндрів до 180° (кут).
  • Пристосування для вакуумного тестера
  • Пневматичний пістолет, закріплений на машині для універсального використання
  • (LED) Освітлення робочої поверхні

Максимальна розмір розточування (зі стандартними інструментами)mm70
Максимальна розмір розточування (з додатковими інструментами)mm120
мін. розмір розточуванняmm16
Макс. Переміщення столу (рух вперед-назад)mm260+130
Максимальна довжина головки циліндрів mmunlimeted
Максимальна ширина головки циліндрів mm600
Максимальна висота головки циліндрів mm520
Переміщення робочої головки - у поздовжньому напрямку (стандарт)mm1150
Переміщення робочої головки - в поздовжньому напрямку (з паркувальним майданчиком)mm1440
Переміщення робочої головки Переміщення сфери-циліндраmm30
Макс. нахил шпинделяdegree15
Хід шпинделя (вниз-вгору)mm190
Потужність двигуна шпинделя (серводвигун із серворедуктором)kw0.75
Швидкість обертання шпинделяоб.хв0-500
Електрична системаV380-24-3Phase
Пневматична подачаbar6
Макс. витрата повітряl/mn-CFM400/15
Рівень шуму при 500 об/хвDba40
Робоча довжина машиниmm2200
Довжина машиниmm2200
Ширина машиниmm970
Висота машиниmm2300
Вага машиниkg1700
Стандартне обладнанняШт

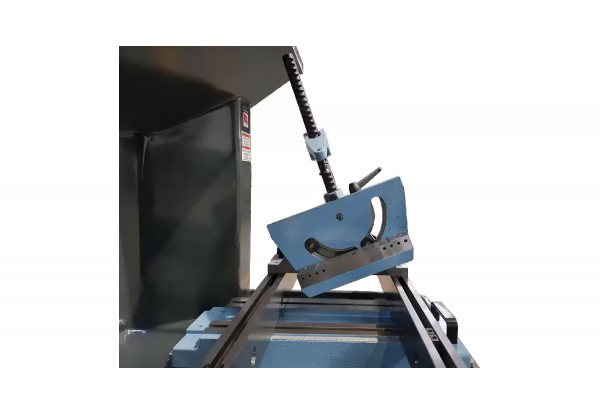

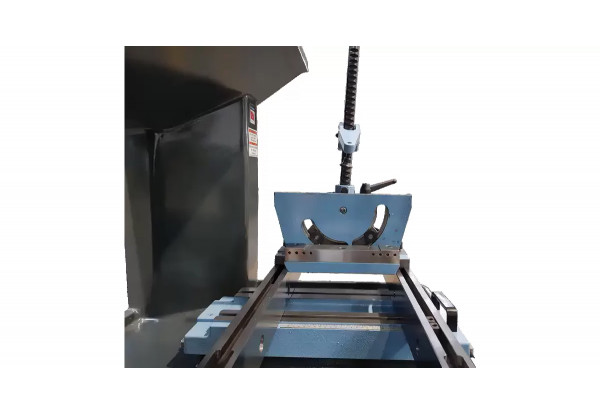

пристрій для перекидання однієї осі1
Твердосплавна заточка (зі шліфувальним кругом Ø 1001
ВАКУУМНА ВИПРОБУВАЛЬНА СИСТЕМА1
Ø50 мм. ПОДУШКА З ПІНОЮ ДЛЯ ВАКУУМНОГО ТЕСТЕРА1
Ø70 мм. ПОДУШКА З ПІНОЮ ДЛЯ ВАКУУМНОГО ТЕСТЕРА1
50х80 мм. ПРОКЛАДКИ З ПІНОЮ ДЛЯ ВАКУУМ-ТЕСТЕРА1
70х80 мм. ПРОКЛАДКИ З ПІНОЮ ДЛЯ ВАКУУМ-ТЕСТЕРА1
ПРИСТРІЙ НАЛАШТУВАННЯ ІНСТРУМЕНТУ 1
 ХВОСТОВИК Ø 9,52 мм1
Викрутка TORX T81
ШЕСТИГРАНИЙ КЛЮЧ T 3 мм1
ШЕСТИГРАНИЙ КЛЮЧ T 2,5 мм1
ПРИСТРІЙ РЕГУЛЮВАННЯ КУТА СЕДЛА КЛАПАНА1
ТРИМАЧІ ДЛЯ ІНСТРУМЕНТІВ1
ТРИМАЧ ІНСТРУМЕНТА1
ТРИМАЧ БІТ (ПЛК-ОЛ/16-30)-(ПЛК-0/16-30)-(ПЛК-1/28-42)-(ПЛК-2/40-58)1
Ріжучі бітиШт
ТВЕРДОСПЛАВНА НАСАДКА З 3 КУТАМИ (30°x1,5 мм)-(30°x2,0 мм)-(45°x1,5 мм)-(45°x2,0 мм)-(45°x2,5 мм)- (30°x2,5 мм)-(45°x1,3 мм)1
ПЛОСЬКЕ РІЗАННЯ 90 ГРАДУСІВ1
Однокутне насадження (20-30-45)1

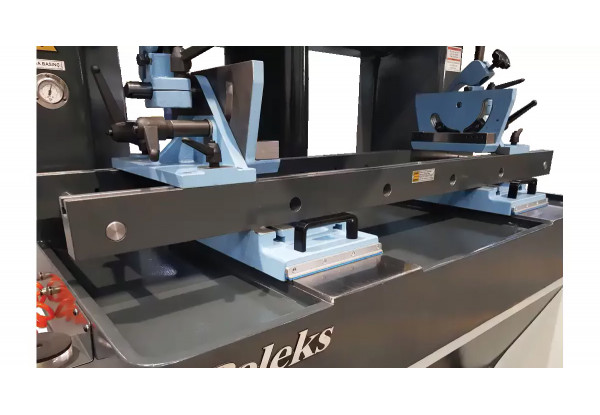

Паралельні опориШт
(50x30x240 мм) Паралельна опора 2
(50x30x240мм) Плоска паралельна опора2
(40x20x310 мм) Плоска паралельна опора2
(50x60x350 мм) Чавунна опора для головки2
Портативний апарат для швидкого стискання2
Твердосплавний  МіллерШт
Твердосплавний круг (Ø9,52-L:165 мм)4,98 мм-5,00 мм-5,48 мм-5,50 мм-5,98 мм-6,00 мм-6,98 мм7,00 мм- 7,98 мм-8,00 мм10
Конічна сталь Ø4,98 мм - 12,00 ммШт
Конічна сталь (Ø9,52-L:165мм)4,98мм-5,00мм-5,48мм-5,50мм-5,98мм-6,00мм-6,01мм6,98мм-7,00мм-7,01мм-7 ,98мм-8,00мм-8,01мм-8,25мм-8,50мм-8,98мм-9,00мм9,50мм-10,00мм-11,00мм-11,98мм-12,00мм22
Екстра обладнанняШт
Додаткові прокладки для вакуумного тестера (різні розміри)По замовленню
Алмаз (для заточувальних верстатів)По замовленню
Паралельні опориПо замовленню
Утримувачі інструментівШт
Утримувач інструменту (PLKT 158)-(PLKT 4090)-(45100)-(70120)По замовленню
Тримачі бітШт
Тримач біт (PLK 4090-1)-(PLK4090-2)-(PLK 45100-1)-(PLK 45100-2)-(PLK 45120-1)По замовленню
Ріжучі бітиШт
3-х кутова ріжуча твердосплавна насадка (вибір різного ступеня)По замовленню
Твердосплавні пілотиШт
Твердосплавний пілот (Ø9,52-L:165 мм), (6,01 мм, 7,01 мм, 8,01 мм, 8,25 мм, 8,50 мм, 8,98 мм, 9,00 мм)По замовленню
Конічні сталеві пілотиШт
Конічна сталь (Ø9,52-L:190мм)-(7,00мм-7,01мм-7,02мм-7,95мм-7,96мм-7,97мм-7,98мм-7,99мм8,00мм-8,01мм -8,02 мм-8,03 мм-8,05 мм-8,25 мм-8,45 мм-8,97 мм-8,98 мм-7,99 мм-8,99 мм9,00 мм-9,02 мм-9,48 мм-9,49 мм -9,50 мм-9,51 мм-10,00 мм-10,98 мм-11,00 мм-11,98 мм-12,00 ммПо замовленню
  • Модель: KR 1600-S
  • Доступність: На складі
