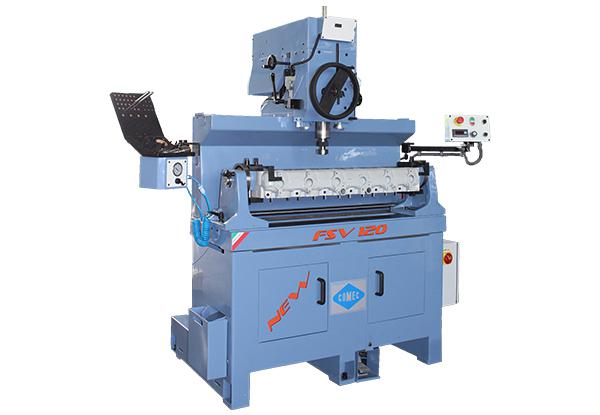

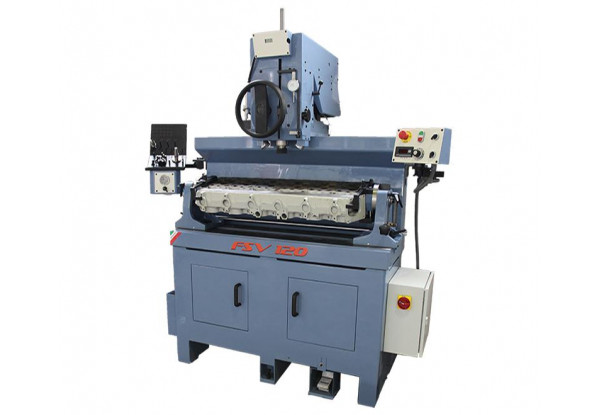

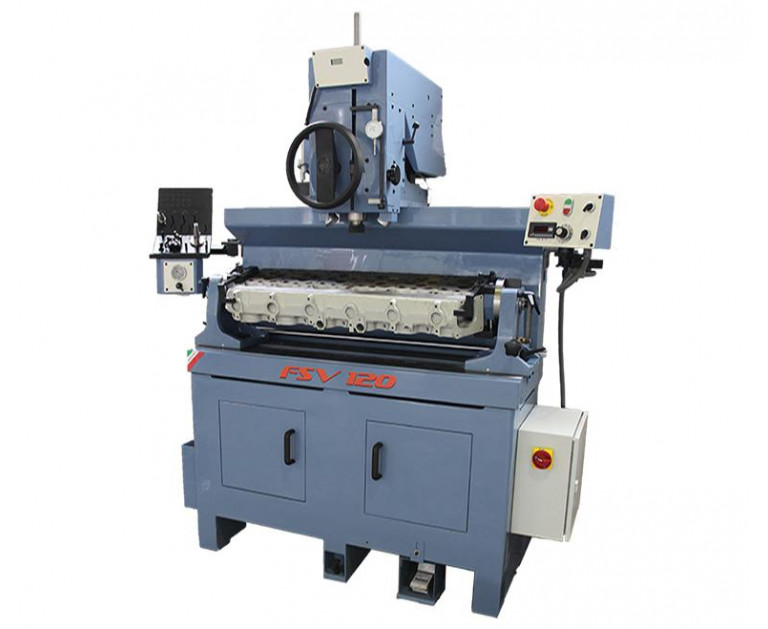

Розточувальний верстат сідел клапанів FSV120 (Італія)
FSV120 — це верстат, призначений для обробки сідел клапанів двигунів для важкого сектору, який забезпечує ідеальні результати завдяки робочій точності та надзвичайній простоті використання, які відрізняють його.

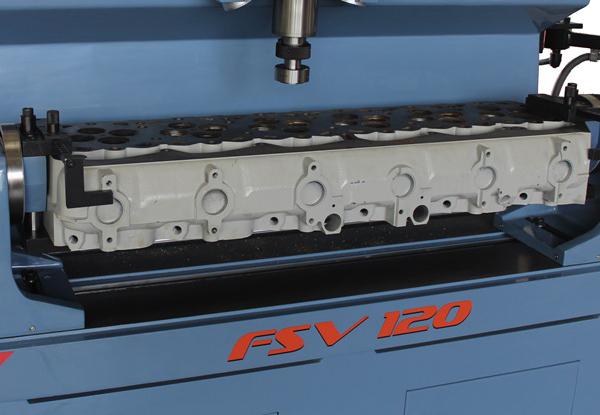

Шпиндельна головка рухається на повітряній подушці, щоб забезпечити швидке й точне позиціонування інструментальної головки відносно вольфрамового направляючого елемента, вставленого в направляючу клапана.
Система управління в поєднанні з інструментальною головкою, встановленою на кульковому адаптері, забезпечує швидке та правильне вирівнювання та центрування.
Система подвійної подачі шпинделя за допомогою швидшого переднього маховика та мікрометричного бічного маховика забезпечує завжди оптимальну швидкість подачі інструменту.

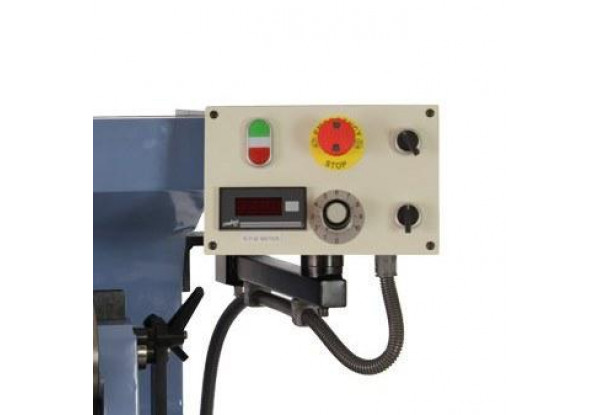

Тримач, що обертається на 360°, має міцну та жорстку структуру, яка усуває будь-які вібрації інструменту та сприяє якості обробки. Крім того, фіксація головки є надзвичайно практичною та швидкою, як і вирівнювання за допомогою маховичка мікрометричного налаштування та електронного рівня з дисплеєм.

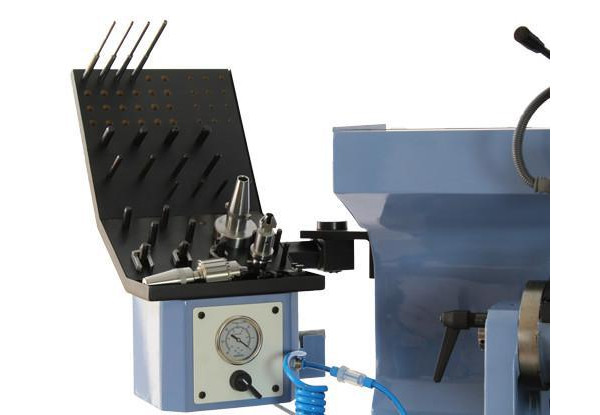

Машина включає в себе різні дуже корисні аксесуари як стандартне обладнання, такі як інтегрований вакуумметр, світлодіодне освітлення, лоток для зберігання, які покращують її функціональність і використання.
Шпиндельна головка рухається на повітряній подушці, щоб забезпечити швидке й точне позиціонування інструментальної головки відносно вольфрамового направляючого елемента, вставленого в направляючу клапана.
Система управління в поєднанні з інструментальною головкою, встановленою на кульковому адаптері, забезпечує швидке та правильне вирівнювання та центрування.
Система подвійної подачі шпинделя за допомогою швидшого переднього маховика та мікрометричного бічного маховика забезпечує завжди оптимальну швидкість подачі інструменту.
Тримач, що обертається на 360°, має міцну та жорстку структуру, яка усуває будь-які вібрації інструменту та сприяє якості обробки. Крім того, фіксація головки є надзвичайно практичною та швидкою, як і вирівнювання за допомогою маховичка мікрометричного налаштування та електронного рівня з дисплеєм.
Машина включає в себе різні дуже корисні аксесуари як стандартне обладнання, такі як інтегрований вакуумметр, світлодіодне освітлення, лоток для зберігання, які покращують її функціональність і використання.
Стандартна комплектація
- Рух голови на повітряній подушці
- Регулятор/фільтр тиску повітря
- Універсальна опора для фіксації голови, що обертається на 360°
- Набір фіксуючих пластин для фіксації окремих головок
- Вісь шпинделя високого опору з конічним з'єднанням
- Змінна швидкість шпинделя
- Регульований кінцевий вимикач
- Електричний інклінометр з дисплеєм
- Індикатор висоти глибини з компаратором
- Адаптер з кульовою головкою APM100
- TH0375 Патрон з кареткою для пілотів 9,52 мм
- тримач CUT2000 (18-30 мм)
- тримач CUT2001 (26-42 мм)
- тримач CUT2002 (40-60 мм)
- TSF010 Інструмент калібрування інструменту
- Вакуумметр в комплекті з буферами
- Система світлодіодного освітлення
- Регульована консоль обладнання
- Ємність для збору стружки
- Сервісні ключі
- Інструкція
Специфікації
Максимальний розмір голови (ДxШxВ)
1120х304х150 мм
Діаметра сідла клапана
14÷76 мм
Діаметр оправки
56 мм
Конус шпинделя
ISO 30
Швидкість шпинделя
0-500 об/хв
Потужність двигуна шпинделя
1,5 кВт
Вертикальний хід шпинделя
180 мм
Горизонтальний хід шпинделя
1340 мм
Поперечний хід шпинделя
50 мм
Нахил осі шпинделя
±10°
Максимальна відстань між столом і шпинделем
473 мм
Робочий тиск
6 тактів
Розміри (ДxШxВ)
1000x1635x2210 мм
вага
1100 кг
- Модель: FSV120
- Доступність: На складі
